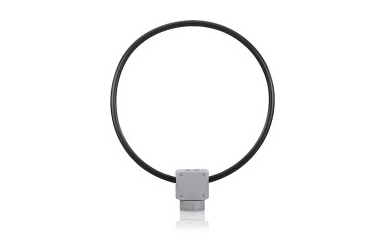

Широкополосная активная рамочная антенна для измерения составляющих напряженности магнитного поля.
Антенны измерительные рамочные R&S HFH2-Z2E предназначены для измерений напряженности магнитного поля в диапазоне частот от 8,3 кГц до 30 МГц совместно с измерительными приемниками (анализаторами спектра, вольтметрами селективными). Антенну можно использовать для измерения электромагнитных помех в соответствии с различными стандартами (например, CISPR, MIL, FCC, ANSI, ETSI). Данная антенна характеризуется практически независимым от частоты антенным коэффициентом и очень высокой чувствительностью. В условиях сильного поля можно активировать аттенюатор для уменьшения искажений. Встроенный радиочастотный детектор с пороговой схемой сообщает о перегрузке антенны. Питание антенны осуществляется через коаксиальный кабель с использованием дополнительного блока смещения R&S®IN600.
Характеристики
|
Частотный диапазон |
|
8,3 кГц до 30 МГц |
|
Поляризация |
|
линейная |
|
Номинальный импеданс |
|
50 Ω |
|
Антенный коннектор |
|
N female |
|
Антенный фактор в нормальном режиме |
8,3 кГц до 20 кГц |
20 dB/m (± 2 dB) |
|
|
> 20 кГц до 30 МГц |
20 dB/m (± 1.5 dB) |
|
Антенный фактор в режиме аттеньюатора |
8,3 кГц до 20 кГц |
30 dB/m (± 2 dB) |
|
|
> 20 кГц до 30 МГц |
30 dB/m (± 1.5 dB) |
|
Размеры |
W x D x H |
approx. 590 x 90 x 822 mm |
|
|
Loop diameter |
approx. 600 mm |
|
Вес |
|
approx. 3 kg |
