Особенности
- Полоса пропускания: 200 МГц;
- Максимальная частота дискретизации: в реальном времени 1 ГГц;
- Количество каналов: 2;
- Глубина памяти 6K, вертикальное разрешение 8 бит;
- Чувствительность осциллографа 5 мВ/ дел - 5 В/дел, развертка 2 нс/дел - 100 с/дел;
- Синхронизация: Edge, Video (четные или нечетные поля или строки, номер строки), Alternative, Hold-Off, подключаемые фильтры НЧ и ВЧ;
- Автоматические измерения 20 параметров, встроенный частотомер;
- 4 ячейки памяти для запоминания осциллограмм;
- Математические функции: сложение, вычитание, умножение, деление, FFT;
- Режим курсорных измерений;
- Регистратор до 3000 фреймов, регулируемая чувствительность запуска, сохранение осциллограмм нажатием одной кнопки;
- Мультиметр на 4000 отсчетов: напряжение (AC/DC), ток (AC/DC), сопротивление, емкость, прозвонка, диодный тест;
- Новый дизайн и более удобное управление;
- Кнопка управления подсветкой, дата и время;
- Цветной ЖК-дисплей (3.7"), разрешение 640x480;
- Поддержка SCPI;
- Интерфейсы: USB device, USB диск;
- Встроенный литиевый аккумулятор обеспечивает не менее 4 часов автономной работы.
Технические характеристики
| Параметр | Значение |
| Полоса пропускания | 200 МГц |
| Максимальная частота дискретизации | в реальном времени 1 ГГц |
| Количество каналов | 2 |
| Глубина памяти | 6K |
| Вертикальное разрешение | 8 бит |
| Чувствительность осциллографа | 5 мВ/ дел - 5 В/дел |
| Развертка | 2 нс/дел - 100 с/дел |
| Синхронизация | Edge, Video (четные или нечетные поля или строки, номер строки), Alternative, Hold-Off, подключаемые фильтры НЧ и ВЧ |
| Математические функции | сложение, вычитание, умножение, деление, FFT |
| Дисплей | Цветной ЖК (3.7"), разрешение 640x480 |
| Интерфейсы | USB device, USB диск |
| Питание | Встроенный литиевый аккумулятор обеспечивает не менее 4 часов автономной работы |
| Габариты | 180x115x40 мм |
| Вес | 645 г |
Комплект поставки
| № | Наименование | Количество |

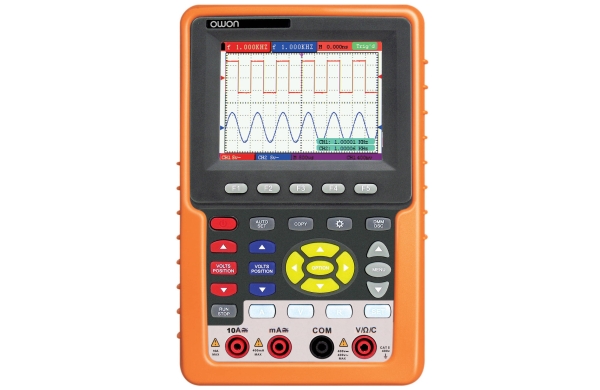

| 1 | Скопметр цифровой HDS4202M-N | 1 |
| 2 | Батарея | 1 |
| 3 | Адаптер постоянного тока | 1 |
| 4 | Щуп осциллографа | 2 |
| 5 | Измерительный провод мультиметра | 2 |
| 6 | Кабель mini-USB | 1 |
| 7 | Модуль для измерения малых емкостей | 1 |
| 8 | Инструменты для регулировки щупов | 1 |
| 9 | Кабель USB или кабель RS-232C | 1 |
| 10 | Инструкция по эксплуатации | 1 |
| 11 | Компакт-диск (программное обеспечение) | 1 |
| 12 | Выходной разъем для тестового прямоугольного сигнала 1 кГц, 5 В | 1 |
