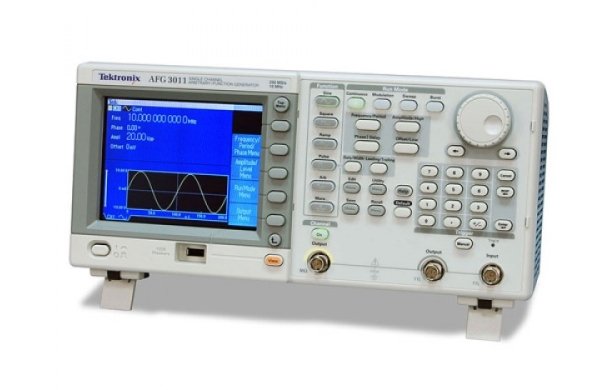

Tektronix AFG3101 генератор сигналов

Артикул: 1-2461

• Сигналы синусоидальной формы 100 МГц
• Количество каналов 1
• Частота дискретизации 1 ГГц
• Сигналы произвольной формы 50 МГц
• Разрядность ЦАП 14 бит
• Дисплей 5,6 дюйма (142 мм)  Цветной
• Виды модуляции АМ, ЧМ, ФМ, ЧМн, ИМ, ГКЧ;
• Подключение через интерфейсы USB, GPIB и LAN
• Масса 4,5 кг
• Размеры 156 x 330 x 168 мм




Благодаря непревзойденной производительности, универсальности, интуитивно понятному управлению и доступной цене функциональные и генераторы сигналов произвольной формы серии AFG3000 являются одними из самых полезных приборов в отрасли.
Высокая производительность и универсальность
Пользователи могут выбирать из 12 различных стандартных форм сигналов. Предоставляется возможность генерировать сигналы произвольной формы длиной до 128 K с высокими скоростями выборки. Длительности переднего и заднего фронтов импульсного сигнала можно задавать независимо. Предоставляется возможность подключить и добавить к выходному сигналу внешние сигналы. Двухканальные модели могут использоваться для генерации двух одинаковых или двух разных сигналов. Все приборы имеют высокостабильный опорный генератор с отклонением ±1 х 10-6 в год.
В интуитивно понятном интерфейсе пользователя отображается больше информации
На большом экране одновременно отображаются все основные параметры сигнала и его графическое представление. Это обеспечивает полную уверенность в правильной установке сигнала и позволяет сконцентрироваться на выполнении поставленной задачи. Клавиши быстрого доступа обеспечивают непосредственный доступ к часто используемым функциям и параметрам. Другие функции и параметры удобно выбирать через четко структурированные меню. Благодаря этому, сокращается время, необходимое для освоения работы на приборе. Интерфейс прибора аналогичен интерфейсу самых популярных в мире осциллографов TDS3000. Программное обеспечение ArbExpress® для удобного создания сигналов С помощью этого программного обеспечения можно без проблем импортировать сигналы из любого осциллографа Tektronix или определять их с использованием стандартных функций, редактора уравнений и математической записи сигнала.

Технические характеристики
Сигналы синусоидальной формы 100 МГц
Количество каналов 1
Частота дискретизации 1 ГГц
Сигналы произвольной формы 50 МГц
Разрядность ЦАП 14 бит
Дисплей 5,6 дюйма (142 мм) Цветной
Виды модуляции АМ, ЧМ, ФМ, ЧМн, ИМ, ГКЧ;
Подключение через интерфейсы USB, GPIB и LAN
Масса 4,5 кг
Размеры 156 x 330 x 168 мм


Области применения
• Электронное тестирование и проектирование
• Имитация датчиков
• Функциональное тестирование
• Обучение и тренинг

Комплект поставки: краткое руководство по эксплуатации, шнур питания, кабель USB, компакт-диск с руководством по программированию, руководство по сервисному обслуживанию, драйверы LabView и IVI,компакт-диск с программным обеспечением ArbExpress®, сертификат калибровки,выдаваемый NIST.





     Характеристики приборов серии AFG3000
 Модель  AFG3011  AFG3021B/AFG3022B  AFG3101/AFG3102  AFG3251/AFG3252
Каналы 1 1/2 1/2 1/2
Форма сигнала Синусоидальная, прямоугольная, импульсная, пилообразная, треугольная, sin(x)/x, возрастание и убывание по экспоненциальному закону, функция Гаусса, функция Лоренца, гаверсинус, постоянный ток, шум
Синусоидальный сигнал 1 мкГц – 10МГц 1 мкГц – 25 МГц 1 мкГц – 100 МГц 1 мкГц – 240 МГц
Синусоидальный сигнал в пакетном режиме 1 мкГц – 5 МГц 1 мкГц – 12,5 МГц 1 мкГц – 50 МГц 1 мкГц – 120 МГц
Эффективная максимальная частота на выходе 10 МГц 25 МГц 100 МГц 240 МГц
Неравномерность амплитудной характеристики (1 Впик-пик)
 ±0,15 дБ±0,15 дБ±0,15 дБ±0,15 дБ
5 МГц – 10 МГц   ±0,3 дБ - - -
5 МГц – 20 МГц   - ±0,3 дБ ±0,3 дБ ±0,3 дБ
20 МГц – 25 МГц   - ±0,5 дБ ±0,3 дБ ±0,3 дБ
25 МГц – 100 МГц   - - ±0,5 дБ ±0,5 дБ
100 МГц – 200 МГц   - - - ±1,0 дБ
200 МГц – 240 МГц - - ±2,0 дБ
Гармоническое искажение (1 Впик-пик)
 10 Гц – 20 кГц
 20 кГц – 1 МГц
 1 МГц – 5 МГц
 5 МГц – 10 МГц
 10 МГц – 25 МГц  -
 >25 МГц  -  -
Общие гармонические искажения (ОГИ) <0,2% (10 Гц – 20 кГц, 1 Впик-пик)
Побочный сигнал (1 Впик-пик)
 10 Гц до 1 МГц
 1 МГц до 10 МГц   - - -
 1 МГц до 25 МГц  -
 >25 МГц  -  -
 Фазовый шум, типичное значение   смещение 10 кГц, 1 Впик-пик
 Остаточные шумы тактового
сигнала, типичное значение
 -63 дБ мВт  -63 дБ мВт  -57 дБ мВт -57 дБ мВт
Прямоугольный сигнал   1 мкГц – 5 МГц  1 мкГц – 12,5 МГц  1 мкГц – 50 МГц 1 мкГц – 120 МГц
 Время нарастания/спада   ≤50 нс  ≤18 нс  ≤5 нс ≤2,5 нс
 Дрожание (ср. кв.), типичное значение   500 пс 500 пс  200 пс 100 пс
Пилообразный сигнал   1 мкГц – 100 кГц   1 мкГц – 250 кГц   1 мкГц – 1 МГц  1 мкГц – 2,4 МГц
Линейность, типичное значение   ≤0,2% от пикового
значения на выходе
 ≤0,1% от пикового
значения на выходе
≤0,15% от пикового
значения на выходе
≤0,2% от пикового
значения на выходе
 Симметрия От 0 до 100,0%.
 Импульсный сигнал  1 мГц – 5 МГц  1 мГц – 12,5 МГц  1 мГц – 50 МГц  1 мГц – 120 МГц
 Длительность импульса  80,00 нс – 999,99 с  30,00 нс – 999,99 с  8,00 нс – 999,99 с  4,00 нс – 999,99 с
 Разрешение     10 пс или 5 разрядов
 Скважность импульса  0,001 – 99,999% (применяются ограничения длительности импульса)
 Время перехода фронта  50 нс – 625 с  18 нс – 625 с  5 нс – 625 с  2,5 нс – 625 с
 Разрешение  10 пс или 4 разряда
 Задержка переднего фронта
 Диапазон      (Непрерывный режим): 0 пс – значение, равное периоду
(пакетный режим с запуском или со стробированием): 0 пс – значение,
равное периоду [длительность импульса + 0,8 *(длительность переднего фронта + длительность заднего фронта)]
 Разрешение     10 пс или 8 разрядов
 Выброс, типичное значение     <5%
 Дрожание (ср. кв., типичное значение)  500 пс  500 пс  200 пс  100 пс
 Другие сигналы  1 мкГц – 100 кГц   1 мкГц – 250 кГц   1 мкГц – 1 МГц  1 мкГц – 2,4 МГц
 Полоса пропускания шума (-3 д5)  10 МГц  25 МГц  100 МГц  240 МГц
 Тип шумов     Белый гауссовый шум
 Постоянный ток (на нагрузке 50 Ω)  -10 – +10 В  -5 – +5 В  -5 – +5 В  -2,5 – +2,5 В
 Сигналы произвольной формы  1 мГц – 5 МГц  1 мГц – 12,5 МГц  1 мГц – 50 МГц  1 мГц – 120 МГц
 Сигналы произвольной формы в пакетном режиме  1 мГц – 2,5 МГц  1 мГц – 6,25 МГц  1 мГц – 25 МГц  1 мГц – 60 МГц
 Эффективная полоса пропускания
 аналогового сигнала (-3 дБ)
 8 МГц  34 МГц 100 МГц 225 МГц
 Энергонезависимая память  4 формы сигнала  4 формы сигнала 4 формы сигнала 4 формы сигнала
 Память: частота выборки  2 – 128 K: 250 Мвыб./с 2 – 128 K: 250 Мвыб./с   >16 K – 128 K: 250 Мвыб./с
2 – 16 K: 1 Гвыб/с
 >16 K – 128 K: 250 Мвыб./с
2 – 16 K: 2 Гвыб/с
 Вертикальное разрешение  14 бит  14 бит 14 бит 14 бит
 Время нарастания/время спада
 Среднеквадратичное значение дрожания  4 нс 4 нс  1 нс при 1 Гвыб./с
4 нс при 250 Мвыб./с
 500 пс при 2 Гвыб./с
4 нс при 250 Мвыб./с
 Амплитуда, нагрузка 50 Ω  20 мВпик-пик – 20 Впик-пик  10 мВпик-пик – 10 Впик-пик  20 мВпик-пик – 10 Впик-пик >200 МГц: 50 мВпик-пик – 4 Впик-пик
 Амплитуда, разомкнутая цепь  40 мВпик-пик – 40 Впик-пик  20 мВпик-пик – 20 Впик-пик  40 мВпик-пик – 20 Впик-пик >200 МГц: 100мВпик-пик – 4 Впик-пик
 Погрешность  ±(2% от значения +2 мВ)
(1 кГц синусоидальная волна,
смещение 0 В, амплитуда >20 мВпик-пик)
   ±(1% от значения +1 мВ) (1 кГц синусоидальная волна, смещение 0 В, амплитуда >10 мВпик-пик)
 Разрешение   0,1 мВпик-пик, 0,1 мВ ср. кв., 1 мВ, 0,1 дБ мВт или 4 разряда
 Единицы измерения     Впик-пик, Вср. кв., дБ мВт (только для сигналов синусоидальной формы)
 Выходной импеданс     50 Ω
 Значение импеданса нагрузки     Можно выбрать следующие значения: 50 Ω, 1 Ω – 10,0 кΩ, функция High Z
(настраивает отображаемое на экране значение амплитуды согласно выбранному импедансу нагрузки)
 Изоляция     42 Впик., максимальное значение относительно шины заземления
 Защита от короткого замыкания     Выходные сигналы надежно защищены от постоянных коротких замыканий на плавающую шину заземления
 Защита от внешнего напряжения     Чтобы защитить выходные сигналы от подачи внешнего напряжения, используйте адаптер плавкого предохранителя 013-0345-00
 Диапазон смещения постоянной
составляющей, нагрузка 50 Ω
 ±(10 Впик. – амплитуда пик-пик/2)  ±(5 Впик. – амплитуда пик-пик/2)  ±5 Впик. постоянный ток  ±2,55 Впик. постоянный ток
Диапазон смещений постоянной
составляющей, разомкнутая цепь
±(20 Впик. – амплитуда пик-пик/2) ±(10 Впик. – амплитуда пик-пик/2) ±10 Впик. постоянный ток ±5 Впик. постоянный ток
Погрешность ±(2% от |значение| +10 мВ + 1%
от значения амплитуды (Впик-пик))
±(1% от |значение| +5 мВ +0,5% от значения амплитуды (Впик-пик))
Разрешение 1 мB



Модуляция
Амплитудная, частотная, фазовая

Формы несущей – все за исключением Pulse (Импульсная), Noise (Шум) и DC (Постоянный ток).
Источник – внутренний/внешний.
Форма внутреннего, модулирующего сигнала – синусоидальная, прямоугольная, пилообразная, шум, произвольная
(АМ: максимальная длительность сигнала 4 096; ЧM/ФМ: максимальная длительность сигнала 2 048).
Частота внутренней модуляции – от 2 мГц до 50,00 кГц.
Глубина амплитудной модуляции – от 0,0 до +120,0%.
Минимальное пиковое значение девиации частоты ЧМ-несущей – постоянный ток.
Максимальное пиковое значение девиации частоты ЧМ-несущей – см. таблицу ниже.

Модуляция с частотной манипуляцией
Формы несущей
– все за исключением Pulse (Импульсная), Noise (Шум) и DC (Постоянный ток).
Источник – внутренний/внешний.
Частота внутренней модуляции – от 2 мГц до 1 000 МГц.
Число манипуляций – 2.

Широтно-импульсная модуляция
Формы несущей – Pulse (Импульсная).
Источник – внутренний/внешний.
Форма сигнала внутренней модуляции – синусоидальная, прямоугольная, пилообразная, шум,
произвольная (максимальная длительность сигнала 2 048).
Частота внутренней модуляции – от 2 мГц до 50,00 кГц.
Отклонение – от 0 до 50,0% от значения периода импульса.

Свипирование
Формы сигналов – все за исключением Pulse (Импульсная), Noise (Шум) и DC (Постоянный ток).
Тип – по линейному или логарифмическому закону.
Время развертки – от 1 мс до 300 с.
Время удержания/возврата – от 0 мс до 300 с.
Максимальное общее время развертки – 300 с.
Разрешение – 1 мс или 4 разряда.
Общая погрешность времени развертки, типичное значение – 0,4%.
Минимальная начальная/конечная частота – все, за исключением ARB (Произвольная):
1 мкГц, ARB (Произвольная): 1 мГц.
Максимальная начальная/конечная частота – см. таблицу ниже.

Пакетная передача
Формы сигналов – все за исключением Pulse (Импульсная), Noise (Шум) и DC (Постоянный ток).
Тип – с запуском, стробированный (от 1 до 1 000 000 циклов или без ограничения).
Частота внутренней синхронизации – от 1 мс до 500,0 с.
Источники стробирования и синхронизации – внутренний, внешний, интерфейс дистанционного управления.

?Модуляция: максимальное пиковое значение девиации частоты ЧМ-несущей
  AFG3011 AFG3021B/AFG3022B AFG3101/AFG3102 AFG3251/AFG3252
Синусоидальная 5 МГц 12,5 МГц 50 МГц 120 МГц
Прямоугольная 2,5 МГц 6,25 МГц 25 МГц 60 МГц
Произвольная 2,5 МГц 6,25 МГц 25 МГц 60 МГц
Другие формы 50 кГц 125 кГц 500 кГц 1,2 МГц
 Отклонение фазового угла фазовой модуляции – от 0,0° до +180,0°.
?Свипирование: максимальная начальная/конечная частота
Синусоидальная 10 МГц 25 МГц 100 МГц 240 МГц
Прямоугольная 5 МГц 12,5 МГц 50 МГц 120 МГц
Произвольная 5 МГц 12,5 МГц 50 МГц 120 МГц
Другие формы 100 кГц 250 кГц 1 МГц 2,4 МГц
Удалённое программирование GPIB, LAN 10BASE-T/100BASE-TX, USB 1.1
совместимость со стандартами SCPI-1999.0 и IEEE 488-2
Время настройки, типичное значение USB LAN GPIB
Изменение формы сигнала 95 мс 103 мс 84 мс
Изменение частоты 2 мс 19 мс 2 мс
Изменение амплитуды 60 мс 67 мс 52 мс
Выбор пользовательского сигнала произвольной формы 88 мс 120 мс 100 мс
Время загрузки данных для 4000 точек данных сигнала, типичное значение 20 мс 84 мс 42 мс

Рекомендуемые принадлежности
Монтажный набор – RM3100.
Адаптер плавких предохранителей, BNC-P –BNC-R – 013-0345-00.
Комплект плавких предохранителей, 3 шт., 0,125 А – 159-0454-00.
Экранированный кабель BNC, длина 0,9 м – 012-0482-00.
Экранированный кабель BNC, длина 2,7 м – 012-1256-00.
Кабель GPIB, с двойным экранированием – 012-0991-00.

Дополнительные входы

Входной канал модуляции 1, канал 2
Диапазон входных сигналов – все, за исключением ЧMн: ±1 В – ЧMн: 3,3 В, логический уровень.
Входной импеданс – 10 кΩ.
Частотный диапазон – от 0 до 25 кГц (122 квыб./с).
Внешний вход пакета с запуском или со стробированием
Уровень – TTL-совместимый.
Импеданс – 10 кΩ.
Длительность импульса – 100 нс, минимум.
Крутизна – Положительная/отрицательная, избирательная.
Время задержки – от 0,0 нс до 85 000 с.
Разрешение – 100 пс или 5 разрядов.
Дрожание (ср. кв.), типичное значение – пакет:
10 МГц вход опорного сигнала
Импеданс – 1 кΩ, связь по переменному току.
Необходимый перепад входного напряжения – от 100 мВпик-пик до 5 Впик-пик.
Диапазон привязки – 10 МГц ±35 кГц
Дополнительный вход внешнего канала 1 – только AFG3101, AFG3102, AFG3251, AFG3252.
Импеданс – 50 Ω.
Входной диапазон – от 1 В до +1 В (постоянный ток + пиковое значение переменного тока).
Полоса пропускания – от 0 до 10 МГц (-3 dB) при напряжении 1 Впик-пик.

Дополнительные выходы

Выход сигнала синхронизации канала 1

Уровень – положительный импульс уровня TTL на сопротивлении 1 кΩ.
Импеданс – 50 Ω.
Дрожание (ср. кв.), типичное значение – AFG3011/21B/22B: 500 пс; AFG3101/02: 200 пс;AFG3251/52: 100 пс.
Максимальная частота – 4,9 МГц (от 4,9 до 50 МГц: часть частоты является выходом; >50 МГц отсутствие сигнала является выходом).
10 МГц выход опорного сигнала – только AFG3101, AFG3102, AFG3251, AFG3252.
Импеданс – 50 Ω, связь по переменному току.
Амплитуда – 1,2 Впик-пик на нагрузке 50 Ω.

?Общие характеристики
Разрешение при настройке частоты
– 1 мкГц или 12 разрядов.
Фаза (за исключением DC (Постоянный ток), Noise (Шум), Pulse (Импульс) –Диапазон – от -180° до +180°, Разрешение – 0,01° (синусоидальная), 0,1° (другие формы сигнала).
Добавление внутреннего сигнала шума – при активации амплитуда выходного сигнала уменьшается до 50%.
Уровень – от 0,0 до 50% от значения амплитуды (Впик-пик).
Разрешение – 1%.
Основной выход – 50 Ω.
Эффективная скорость переключения частот – 2 мс с помощью пульта дистанционного управления (создание последовательности недоступно).
Внутренний опорный сигнал частоты
Стабильность – все, за исключением
ARB (Произвольная): ±1 х 10-6, от 0 °C до 50 °C.
ARB (Произвольная): ±1 х 10-6 ± 1 мкГц, от 0 °C до 50 °C.
Относительный уход частоты – ±1 х 10-6 в год.
Источник питания – от 100 до 240 В, от 47 до 63 Гц или 115 ., от 360 до 440 Гц.
Потребляемая мощность – менее 120 Вт.
Время прогрева, типичное значение – 20 минут.
Самокалибровка при включении питания,типичное значение – Акустический шум, типичное значение – Дисплей – AFG3021B: 5,6 дюйма (142 мм), монохромный, жидкокристаллический.Все остальные: 5,6 дюйма (142 мм), цветные, жидкокристаллические.
Интерфейс пользователя и язык справки – английский, французский, немецкий, японский, корейский, китайский (упрощенное письмо) и китайский (традиционное письмо), русский (по выбору пользователя).



Комментарии
