Описание
Термостол предназначен для проведения следующих технологических операций
- Подогрев печатных плат при пайке SMD-компонентов различными способами
- Подогрев печатных плат при замене электронных компонентов (ремонтные операции)
- Подогрев керамических компонентов перед пайкой, сушка чипов
С помощью термостолов может осуществляться нагрев печатных узлов контактным способом, или дистанционно за счет ИК излучения и восходящих конвекционных потоков
Основные достоинства термостолов СТМ
- Высокая стабильность поддержания температуры
- Малая неравномерность температурного поля рабочей поверхности

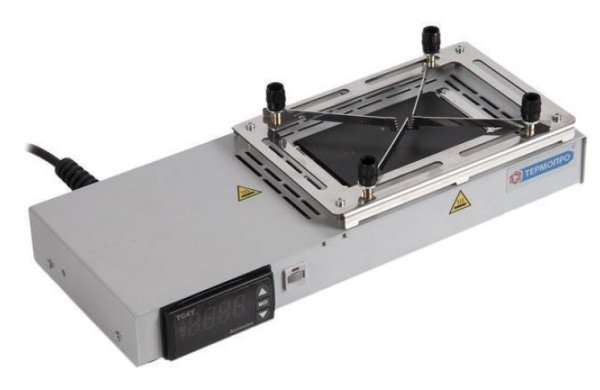

Особенности моделей СТМ 10-6, СТМ 17-12
Эти термостолы оснащены регулируемым вилочным держателем плат, который позволяет закреплять малогабаритные платы, такие как платы мобильных телефонов и планшетов. При ослаблении гайки оси, ось вилки может перемещаться вдоль паза, а сама вилка может двигаться в продольном направлении и вращаться вокруг своей оси. При необходимости вилочный держатель можно снять с термостола отвернув четыре угловых винта.
Характеристики
|
Напряжение питания |
~220В |
|
Максимальная потребляемая мощность |
250 Вт |
|
Диапазон регулировки температуры |
50 – 3500С |
|
Дискретность изменения температуры |
10С |
|
Стабильность поддержания температуры |
±20С |
|
Габариты нагревательной поверхности |
105 х 67 мм |
|
Диапазон волн ИК излучения нагревателя |
2-10мкм |
|
Габаритные размеры изделия (без шнура) |
330 х 146 х 80 мм |
|
Вес прибора |
1,5 кг |
|
Рабочие условия эксплуатации |
От +15 до + 30 С, влажность до 80% при температуре 250С (без выпадения конденсата) атм. давление 84 - 106,7 кПа |
Комплектация
- Термостол
- Руководство по эксплуатации
- Упаковка
