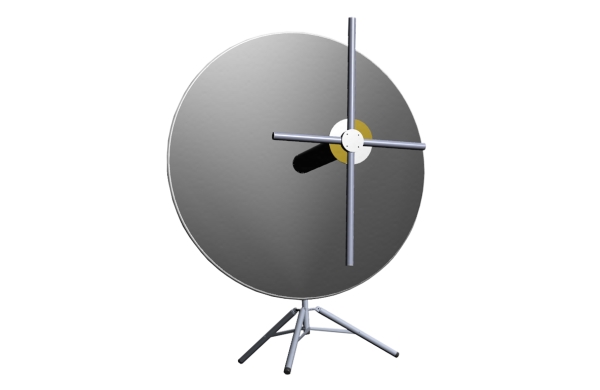

Турникетная антенна состоит из двух перпендикулярных электрических вибраторов, расположенных над экраном-отражателем. Возбуждение пары диполей реализовано в квадратурном режиме для получения круговой поляризации. Турникетные антенны используются для работы в метровом диапазоне длин волн.
Технические характеристики
- Диапазон рабочих частот 75–140 МГц
- Тип диаграммы направленности направленная
- Тип поляризации линейная
- Коэффициент усиления 3–6 дБ
- Ширина основного лепестка диаграммы направленности (верт./гориз.) на частоте 75 МГц на частоте 140 МГц 80°–120°/80°–120°
- КСВН, не более 2.0
- Диаметр мачты крепления 40-60 мм
- Максимальная подводимая мощность 50 Вт
- Тип соединителя N-тип, розетка
- Габаритные размеры 200х200х90 м
- Масса 11 кг
