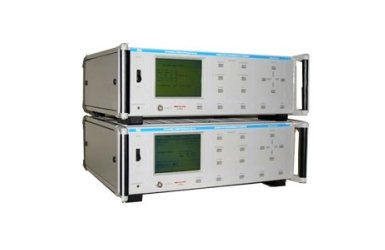

Установка измерительная К2С-84
Предназначена для формирования синусоидального сигнала с произвольно - нормированным содержанием гармоник от 0,003 до 100 % в диапазоне частот от 10 Гц до 200 кГц (по первой гармонике) и для измерения коэффициента гармоник от0,003 до 100 % в диапазоне частот от 10 Гц до 200 кГц (по первой гармонике).
Установка также предназначена для формирования синусоидального сигнала в диапазоне частот от 10 Гц до 200 кГц со среднеквадратическим значением (СКЗ) в пределах от 100 мкВ до 1 В и для измерения СКЗ синусоидального напряжения в пределах от 100 мкВ до 10 В в диапазоне частот от 10 Гц до 200 кГц.
Установка применяется для поверки эталонных установок первого разряда по коэффициенту гармоник и измерителей нелинейных искажений.
| Технические характеристики | |
| Калибратор коэффициента гармоник | |
| Диапазон фиксированных частот по первой гармонике | 0,01 – 200 кГц |
| Пределы устанавливаемого суммарного значения коэффициента гармоник | 0,003 … 100 % |
| Количество высших гармоник | до 10 |
| Абсолютная неисключенная погрешность формирования коэффициента гармоник | ±(1·10-2·КГ + 0,0005 %) где КГ - в процентах |
| Диапазон фиксированных частот формирования синусоидального напряжения | от 0,0001 до 1 В |
| Абсолютная неисключенная погрешность формирования среднеквадратического значения напряжения | ±(1•10-2•U + 0,0005 В), где U - в вольтах |
| Измеритель коэффициента гармоник | |
| Диапазон частот по первой гармонике | 0,01 – 200 кГц |
| Пределы измеряемого суммарного значения коэффициента гармоник | 0,003 … 100 % |
| Абсолютная неисключенная погрешность измерения значения суммарного коэффициента гармоник | ±(1•10-2•КГ + 0,0005 %) где КГ - в процентах |
| Диапазон частот при измерении синусоидального напряжения | от 0,0001 до 1 В |
| Абсолютная неисключенная погрешность измерения среднеквадратического значения напряжения | ±(1•10-2•U + 0,0005 В), где U - в вольтах |
| Общие параметры | |
| Вход | высокоомный, байонетный. Выход- низкоомный, байонетный |
| Масса | 20 кг |
