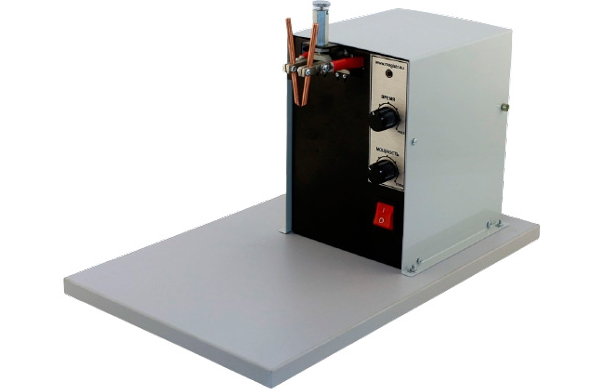

Устройство микроконтактной сварки "Магистр-УМК-02"
Устройство микроконтактной сварки Магистр УМК-02 предназначено для приварки никелевых ленточных выводов толщиной не более 0,3 мм к Li-Ion аккумуляторам.
Устройство выполнено в виде моноблока, имеет компактные размеры и не привязано к рабочему месту, что позволяет производить сварочные работы в любом удобном месте, а также на выезде. Сварка производиться короткими импульсами тока, мощность и время которых задается с помощью ручек на передней панели прибора. Также имеется возможность регулировать усилия прижатия электродов к свариваемым деталям.
Процесс сварки инициируется нажатием аккумулятором на сварочные электроды при достижении заданного усилия.
Усилие срабатывания задается с помощью регулировочного винта.
Технические характеристики
| Параметр | Значение |
| Напряжение питания | 220В 50Гц |
| Потребляемая мощность в режиме ожидания | Не более 2 ВА |
| Максимальная мощность в момент сварки | Не более 3000 ВА |
| Диапазон регулировки мощности сварочного импульса | 20…100% |
| Длительность сварочного импульса | 0,02…2 с |
| Диапазон регулировки усилия прижима электродов | 1…8 кг |
| Габаритные размеры | Не более 190 х 145 х 240 мм |
| Масса | Не более 6 кг |
Комплект поставки
| № | Наименование | Количество |
| 1 | Устройство микроконтактной сварки Магистр УМК-02 | 1 |
| 2 | Комплект сварочных электродов | 2 |
| 3 | Руководство по эксплуатации | 1 |
| 4 | Паспорт | 1 |
| 5 | Упаковочная коробка | 1 |
