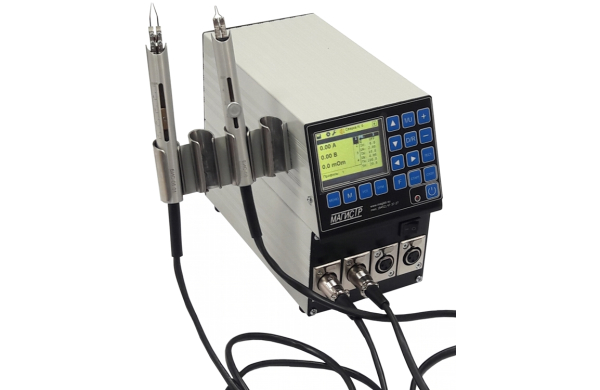

Устройство микросварки "Магистр-УМС-500СП-4.А" 220В (4 канала)
Устройство микроконтактной сварки Магистр УМС-500СП-04.А 220В предназначено для разварки проволочных выводов и полосковых перемычек в микроэлектронных изделиях. Сварка проводится импульсом тока заданной длительности и формы. Устройство позволяет задавать форму и длительность сварочного импульса, состоящего из двух этапов: тока подогрева и тока сварки. Устройство позволяет работать с инструментом сварки сдвоенным, V-образным и расщепленным электродом.
Особенность четырехканального устройства состоит в том, что оно позволяет каждому инструменту (каналу) задать профиль сварки, что дает возможность оператору производить сварку различными инструментами или в различных режимах без дополнительных манипуляций, сохраняет в памяти последние настройки на каждый канал (индивидуальный сварочный профиль).
Процесс сварки запускается от датчика инструмента.
Технические характеристики
| Параметр | Значение |
| Напряжение питания | 220В 50Гц |
| Количество каналов | 4 |
| Мгновенная потребляемая мощность | До 300 ВА |
| Выходное напряжение | 0,1В—5В |
| Ток подогрева | 1А—50А |
| Ток сварки | 1А—50А |
| Время подогрева | 0,01 с — 1 с |
| Время сварки | 0,01 с — 1 с |
| Шаг установки ограничения тока импульса подогрева/сварки, А | 0.1, 1 и 10 |
| Шаг установки времени, мс | 0.1, 1 и 10 |
| Габаритные размеры, мм | Не более 250 x 240 x 100 |
| Масса, кг | Не более 6 |
Комплект поставки
| № | Наименование | Количество |
| 1 | Устройство микросварки Магистр УМС-500СП-04.А 220В | 1 |
| 2 | Руководство по эксплуатации | 1 |
| 3 | Паспорт | 1 |
| 4 | Тара | 1 |
