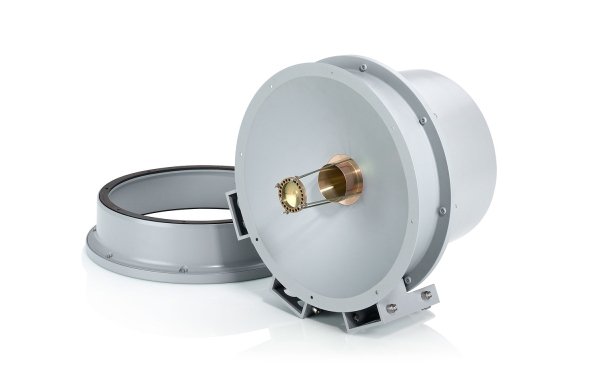

18 ГГц – 40 ГГц Двунаправленная зеркальная антенна R&S®AC025DP оптимизирована для использования в диапазоне от 18 ГГц до 40 ГГц. Для автономной работы антенна устанавливается на треногу, также для расширения частотного диапазона она может быть доукомплектована системами ориентируемых направленных СВЧ антенн R&S®AC090/120/180/300. Антенна оснащена встроенным предусилителем для оптимальной обработки сигналов. Свойства: • Чрезвычайно широкий диапазон частот Рекомендуемые дополнительные устройства: • Блок питания R&S®IN308 Вид сзади
|
Технические характеристики:
| Антенна R&S®AC025DP | |
| Диапазон частот | 18 ГГц – 40 ГГц |
| Поляризация | двойная линейная (ортогональная) |
| Входной импеданс | 50 Ом |
| VSWR | <3,0 (станд. <2,5) |
| Коэффициент усиления | 26 дБ - 32 дБ |
| Ширина диаграммы направленности по уровню половинной мощности | 4.5 ° - 2 ° (станд.) |
| Диаметр зеркала | 250 мм |
| Разъем | гнездо 2 × K |
| Предусилитель R&S®AC025DP (стандартные характеристики) | |
| Коэффициент усиления | станд. >30 дБ |
| Точка сжатия на 1 дБ | станд. >8 дБм |
| Коэффициент шума | станд. |
| Энергопотребление | 15 В/0,5 А (макс.) |
| СВБР | > 50 000 часов |
| Рабочий температурный диапазон | от –30 °C до +55 °C |
| Класс защиты | IP 45 (согласно DIN EN 60529) |
| Габариты (диаметр × длина) | примерно 320 мм × 340 мм |
| Масса | примерно 5 кг |
