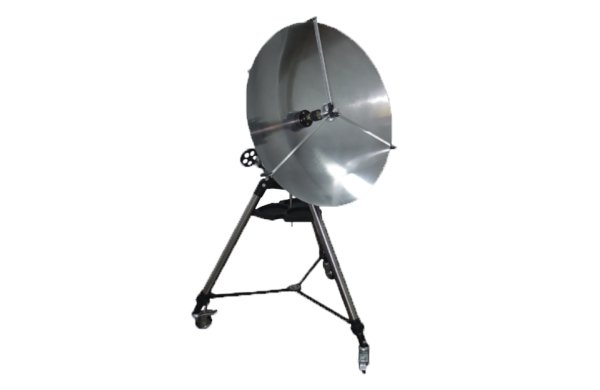

Зеркальная антенная система с разборным рефлектором РЗА4-0,9
Описание
Система выполнена по схеме «Кассегрена». Рекомендована для приема сигналов спутниковых и радиорелейных линий связи, а также экспериментальных исследований. Благодаря сборно-разборной конструкции рефлектора, позволяет осуществить монтаж антенной системы в труднодоступных местах и существенно облегчить её транспортировку.
Обеспечивает прием и передачу сигнала по участкам диапазона частот от 10 до 90 ГГц с различными видами поляризации: линейной, двойной линейной, круговой правого и левого вращения, в зависимости от типа установленного облучателя.
Особенности
- Быстрая смена частотного диапазона и вида поляризации осуществляется путем установки сменных облучающих систем.
- При замене облучающей системы не требуется производить дополнительные настройки контррефлектора антенной системы.
- Высокоточное исполнение рефлектора и примененная конструкция антенной системы позволило достичь значения КИП не хуже КИП цельнометаллических прецизионных зеркальных антенных систем.
- Может быть укомплектована устройством поворота облучателя для подстройки антенны по поляризации.
Основные технические характеристики
Наименование характеристики |
Значение |
| Диапазон частот | 10 ГГц - 90 ГГц |
| Диаметр рефлектора | 0,9 м |
| Диаметр контррефлектора | 92 мм |
| Угол α | 55° |
| Время развертывания изделия из транспортного состояния в рабочее | 40 минут |
| Время смены облучающей системы | 2 минуты |
| Количество секций рефлектора | 6 |
| КНД (X-диапазон), не хуже | 33 дБ |
| КНД (Ku-диапазон), не хуже | 38 дБ |
| КНД (K-диапазон), не хуже | 42 дБ |
| КНД (Ka-диапазон), не хуже | 45 дБ |
| КНД (U-диапазон), не хуже | 49 дБ |
| КНД (V-диапазон), не хуже | 53 дБ |
| КНД (E-диапазон), не хуже | 55 дБ |
| Масса | 15,7 кг |
