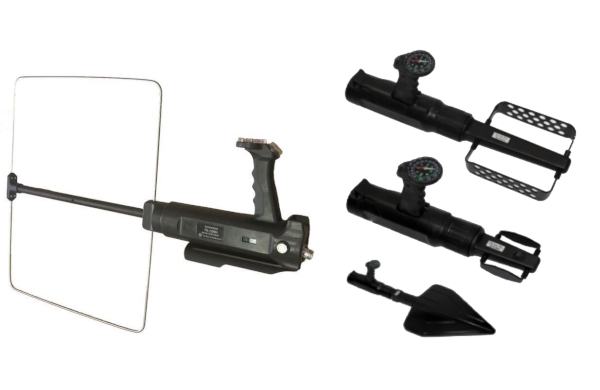

Антенный комплект П6-500 (П6-500В + П6-500Н)
Описание
Антенный комплект П6-500 для пеленгации источников радиосигналов и радиопомех, включает в себя две антенны: П6-500В (измерительная антенна со сменными модулями) и П6-500Н (активная измерительная антенна).
Основные технические характеристики
| П6-500В | |
| Параметр | Величина |
| Рабочий частотный диапазон | от 20 МГц до 10 ГГц |
| Коэффициент стоячей волны по напряжению (КСВН) | не более 2,5 |
| Коэффициент усиления (Ку) предварительного усилителя |
не менее 12,0 дБ |
| Пределы допускаемой основной погрешности определения Ку |
± 2,0 дБ |
| Тип соединителя | N (розетка) |
| Поляризация | линейная |
| П6-500Н | |
| Параметр | Величина |
| Тип антенны | дипольная антенна |
| Рабочий частотный диапазон | от 9 кГц до 30 МГц |
| Коэффициент стоячей волны по напряжению (КСВН) | не более 3,0 |
| Поляризация | линейная |
| Коэффициент калибровки | тип. 20 дБ/м |
|
Выходной импеданс |
50 Ом |
|
Габариты |
856 х 74 х 505 мм |
|
Масса |
1,1 кг |
Комплектация
- Антенна измерительная со съёмными модулями П6-500В
- Антенный модуль П6-500В/АМ1 (По согласованию)
- Антенный модуль П6-500В/АМ2 (По согласованию)
- Антенный модуль П6-500В/АМ3 (По согласованию)
- Широкополосное согласующее устройство П6-500В/СМ
- Элементы питания МШУ: батареи или аккумуляторы типа АА (По согласованию)
- Формуляр
- Руководство по эксплуатации
- Кейс-упаковка (По согласованию)
