Описание
Осциллограф RGK DO2502 – 2-канальный настольный прибор с полосой пропускания 250 МГц, снабженный 7-дюймовым цветным дисплеем и выполненный в плоском компактном корпусе. Питание от внешнего источника с интерфейсом USB Type-C, в качестве которого можно задействовать комплектный сетевой адаптер или повербанк с поддержкой режима Power Delivery 12 В, обеспечивает возможность использования данного изделия в качестве мобильного средства для диагностики и настройки различных радиоэлектронных и цифровых устройств и оборудования.
Высокое быстродействие
Оснащенный АЦП с разрешением 12 бит, осциллограф RGK DO2502 обеспечивает максимальную частоту дискретизации 2 Гвыб/с в одноканальном режиме и 1 Гвыб/с при задействовании обоих каналов, точно отображая форму быстроменяющихся сигналов, с временем нарастания вертикального фронта от 1,4 нс. Аппаратная платформа X-Vision обеспечивает быструю обработку данных, поддерживая возможность записи сигналов большой продолжительности, до 100 млн. точек, с частотой обновления до 700 000 осц./с, позволяя исследовать длительные динамичные процессы.
Комбинированное управление

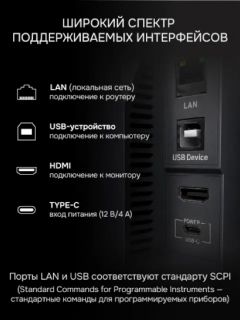

Благодаря сенсорному дисплею, который позволяет быстро выполнять настройки и активировать необходимые функции и режимы, а также задействовать виртуальную клавиатуру, обеспечивается высокая наглядность цифрового осциллографа. Для навигации, включения-отключения каналов и тонких регулировок служит традиционная кнопочная панель с поворотными верньерами. USB хост на передней панели можно использовать для работы со съемным накопителем либо компьютерной мышью. Для подключения к ПК, с целью реализации дистанционного управления на основе команд SCPI или веб-интерфейса, прибор оборудован портами USB, LAN поддерживает работу с адаптером Wi-Fi + Bluetooth, что упрощает интеграцию устройства в состав испытательных стендов и измерительных установок.
Многофункциональность

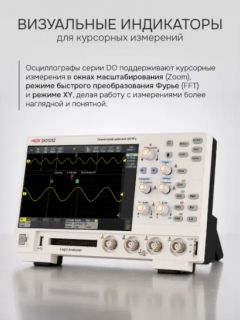

Цифровой осциллограф RGK DO2502 стандартно реализует режим БПФ, курсорные и 43 вида автоматических измерений, и оборудуется встроенным 6-разрядным частотомером, цифровым вольтметром и выходом Trig Out для автоматизированного тестирования типовых объектов. Представляя собой Android-устройство, прибор поддерживает возможность использования веб-сервисов и сторонних приложений, и поставляется с предустановленным браузером Firefox, почтовым клиентом, экранным рекордером, файловым менеджером, калькулятором и другими программами. Это позволяет решать широкий круг задач без задействования ПК и другого оборудования.
Технические характеристики
|
Количество каналов
|
2
|
|---|---|
|
Полоса пропускания
|
250МГц
|
|
Частота дискретизации
|
2 Гвыб/с
|
|
Вертикальное разрешение
|
12 бит
|
|
Диапазон установки коэффициента отклонения Ко, в последовательности 1-2-5
|
от 200 до 10 мкВ/дел
|
|
Пределы допускаемой относительной погрешности установки коэффициента отклонения при Ко ≤ 1 мВ, при Ко = 2 мВ, при Ко ≥ 5 мВ
|
3%, 2%, 1,5%
|
|
Время нарастания переходной характеристики каждого из каналов для модификаций
|
1,4 нс
|
|
Пределы допускаемой относительной погрешности частоты опорного генератора
|
±2,5·10-5
|
|
Напряжение постоянного тока
|
12 В
|
|
Напряжение переменного тока
|
200±240 В
|
|
Частота переменного тока
|
от 50 до 60 Гц
|
|
Потребляемая мощность
|
48 Вт
|
|
Температура окружающей среды
|
от 0°С до 40°С
|
|
Относительная влажность
|
90%
|
|
Размеры
|
260 x 160 x 78 мм
|
|
Вес
|
1,5 кг
|
Комплектация
-
Цифровой осциллограф RGK DO2502
-
Измерительные щупы
-
Сетевой адаптер
-
Кабель USB
-
Руководство по эксплуатации
