Цифровой осциллограф смешанных сигналов со встроенным анализатором спектра Tektronix MDO4104-3

Артикул: 1-2502


• Полоса пропускания: 1 ГГц
• 4 аналоговых канала
• Частота дискретизации: 5 Гвыб./с
• 16 цифровых канала
• Частота дискретизации: 500 Мвыб./с - 16,5 Гвыб./с (MagniVu)
• 1 РЧ канал
• Диапазон частот: 50 кГц … 3 ГГц
• Длина записи: 20 млн. точек/канал
• Скорость захвата сигналов: 50 000 осц\сек
• Функции запуска, декодирования и поиска в сигналах последовательных шин I2C, SPI, USB, Enternet, CAN, LIN, FlexRay, RS-232/422/485/UART, MIL-STD-1553 и I2S/LJ/RJ/TDM (опции)
• 29 автоизмерений
• Расширенная синхронизации
• Дисплей: XGA 10,4 дюйма (264 мм)
• e*Scope® ПО для дистанционного управления
• Размеры: 439 х 229 х 147
• Вес: 5 кг.

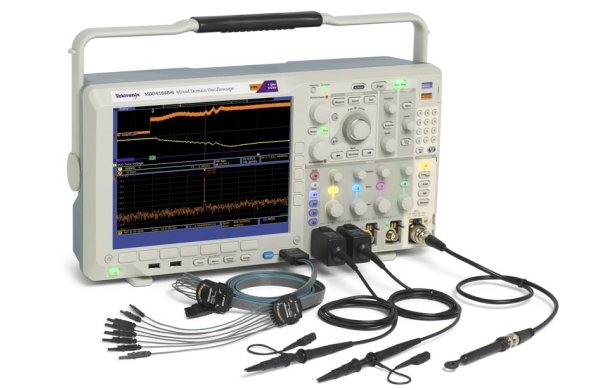

Представляем комбинированный осциллограф
Комбинированные осциллографы серии MDO4000 — это первые и единственные в мире осциллографы со встроенным анализатором спектра. Впервые пользователь имеет возможность захватывать коррелированные по времени аналоговые, цифровые и радиочастотные сигналы, что позволяет получить полное представление о функционировании тестируемого устройства. Теперь можно рассматривать сигналы одновременно во временной и частотной областях. Возможность постоянно отслеживать спектр РЧ сигнала позволяет контролировать его изменения как во времени, так и в зависимости от состояния тестируемого устройства. С помощью комбинированного осциллографа MDO4000 самые сложные проблемы разработки электронных устройств будут решены быстро и эффективно. Новые приборы построены на базе ставших отраслевым стандартом осциллографов серии MSO4000B. Теперь,чтобы исследовать сигнал в частотной области, вы можете использовать самый популярный инструмент —осциллограф, вместо того, чтобы искать и заново осваивать анализатор спектра. При этом функциональные возможности осциллографов серии MDO не ограничены простым отслеживанием сигналов в частотной области, что позволяют делать и обычные анализаторы спектра. Бесспорным преимуществом новых приборов является их способность соотносить явления в частотной области с вызывающими их событиями во временной области. Если в осциллографе задействованы одновременно радиочастотный и любой из аналоговых или цифровых каналов, дисплей прибора делится на две части. Верхняя часть служит для традиционного представления сигналов во временной области. В нижней части отображается сигнал с РЧ входа в частотной области. Особо подчеркнём, что представление сигнала в частотной области является не обычным быстрым преобразованием Фурье (БПФ) сигналов с аналоговых или цифровых каналов прибора, а полноценным спектром сигнала, полученного с РЧ входа. Спектр, отображаемый в частотной области, соответствует периоду времени, обозначенному короткой оранжевой полосой, которая расположена во временной области и называется «временем спектра» (Spectrum Time, ST). Осциллограф серии MDO4000 позволяет перемещать индикатор ST по захваченному сигналу, в результате чего имеется возможность исследовать изменение спектра РЧ сигнала во времени. Следует отметить, что использование ST возможно как на «живом», так и на сохранённом сигнале. На рисунках 1-4 показано выполнение простой повседневной прикладной задачи — настройка и регулировка генератора, управляемого напряжением (ГУН) и системы с фазовой автоматической подстройкой частоты (ФАПЧ). Эта задача позволяет проиллюстрировать возможности осциллографов серии MDO4000 по корреляции событий во временной и частотной областях. Благодаря широкой полосе захвата и возможности перемещения индикатора ST по сигналу, комбинированный осциллограф за один захват собирает столько же данных, сколько их содержится примерно в 1 500 настроек и сигналов, захватываемых обычным анализатором спектра. С помощью новых приборов впервые обеспечивается чрезвычайно простое сопоставление событий в частотной и временной областях, наблюдение их взаимодействий или измерение временных задержек между ними, что позволяет быстро разобраться в нюансах функционирования разрабатываемого устройства.

Tektronix mdo4000  Tektronix mdo4000  Tektronix mdo4000  Tektronix mdo4000

Технические характеристики
• Полоса пропускания: 1 ГГц
4 аналоговых канала
• Частота дискретизации: 5 Гвыб./с
16 цифровых канала
• Частота дискретизации: 500 Мвыб./с - 16,5 Гвыб./с (MagniVu)
1 РЧ канал
• Диапазон частот: 50 кГц … 3 ГГц
• Длина записи: 20 млн. точек/канал
• Скорость захвата сигналов: 50 000 осц\сек
• Функции запуска, декодирования и поиска в сигналах последовательных шин I2C, SPI, USB, Enternet, CAN, LIN, FlexRay, RS-232/422/485/UART, MIL-STD-1553 и I2S/LJ/RJ/TDM (опции)
• 29 автоизмерений
• Расширенная синхронизации
• Дисплей: XGA 10,4 дюйма (264 мм)
• e*Scope® ПО для дистанционного управления
• Вес: 5 кг. (439 х 229 х 147)
В комплект поставки всех моделей входит:
• Один пассивный пробник на каждый аналоговый канал
(TPP0500, 500 МГц, 10X, 3,9 пФ для моделей с полосой
пропускания 500 МГц; TPP1000, 1 ГГц, 10X, 3,9 пФ для моделей
с полосой пропускания 1 ГГц)
• 16-канальный логический пробник P6616
• Комплект принадлежностей (020-2662-xx) для логического пробника
• Передняя крышка (200-5130-xx)
• Адаптер N-BNC (103-0045-00)
• Руководство пользователя (071-2918-xx)
• Компакт-диск с документацией (063-4367-xx),
• ПО OpenChoice® Desktop, ПО NI LabVIEW SignalExpress™ Tektronix Edition,
• Калибровочный сертификат
• Кабель питания
• Сумка с принадлежностями (016-2030-xx)


Визуализация РЧ сигнала
Окно временной области дисплея осциллографа серии MDO4000 обеспечивает отображение трёх осциллограмм, которые получаются из основных I и Q параметров сигнала, подаваемого на РЧ вход:
n амплитуда — график зависимости мгновенных значений амплитуды подаваемого на РЧ вход сигнала от времени;
n частота — график зависимости от времени мгновенных значений частоты РЧ сигнала относительно центральной частоты;
n фаза — график зависимости от времени мгновенных значений фазы РЧ сигнала относительно центральной частоты.
Все три осциллограммы могут отображаться на дисплее одновременно, причём каждая из них может быть включена или выключена независимо от других осциллограмм. Представление РЧ осциллограмм во временной области помогает лучше понять поведение изменяющегося во времени радиочастотного сигнала.
Расширенные возможности запуска
Для работы с быстро изменяющимися во времени сигналами, свойственными современным РЧ приложениям, осциллографы серии MDO4000 оснащены системой запуска, которая полностью интегрирована с РЧ, аналоговыми и цифровыми каналами. Это означает, что одно событие запуска позволяет согласовать сбор данных сразу по всем каналам, в результате чего можно захватить спектр точно в тот момент времени, в который произошло интересующее событие во временной области. Приборы оснащены полным набором режимов запуска во временной области, включая запуск по фронту, последовательности, длительности импульса, времени ожидания, вырожденным импульсам (рантам), логическим состояниям, нарушению времени установки/удержания, времени нарастания/спада, видеосигналу, а также различными типами запуска по пакетам последовательных и параллельных шин. Кроме того, можно настроить запуск по уровню мощности на РЧ входе. В качестве примера можно привести осуществление запуска по событию включения РЧ передатчика.
Быстрый и точный анализ спектра
При использовании только радиочастотного входа дисплей осциллографа серии MDO4000 переходит в режим полноэкранного отображения частотной области. Все основные параметры спектра, такие как центральная частота, полоса обзора, опорный уровень и полоса разрешения, могут быть легко и быстро настроены с помощью специализированных кнопок меню и цифровой клавиатуры на передней панели.
Удобные интеллектуальные маркеры
В традиционных анализаторах спектра включение и размещение достаточно большого количества маркеров для обозначения всех представляющих интерес пиков может стать довольно трудоёмкой и утомительной задачей. Осциллографы серии MDO4000 делают этот процесс намного более эффективным благодаря возможности автоматической расстановки маркеров на пики и отображения значений частоты и амплитуды для каждого пика. Критерии, используемые для определения, что является пиком, могут настраиваться пользователем.
Спектрограмма
Осциллографы серии MDO4000 позволяют отображать спектры в виде спектрограммы, которая является идеальным средством для отслеживания медленно изменяющихся событий в РЧ сигналах. По оси X откладываются значения частоты (как на обычном графике представления спектра), по оси Y — время, а цветом обозначается амплитуда. Слои спектрограммы формируются следующим образом. Берётся один захваченный спектр и «ставится на ребро», образуя ряд высотой один пиксель. Каждому пикселю ряда присваивается значение цвета, которое зависит от величины амплитуды каждой частотной составляющей спектра. Холодные цвета (синий, зелёный) соответствуют малым значениям амплитуды, а тёплые (жёлтый, красный) — более высоким. Каждый следующий захват добавляет новый слой в нижней части спектрограммы, при этом предшествующие слои сдвигаются на один ряд вверх. Когда сбор данных прекращается, пользователь может прокрутить обратно всю спектрограмму и посмотреть любой отдельный спектр.
Трассы спектра
Приборы серии MDO4000 обеспечивают четыре режима отображения спектра (типа трасс) сигналов с РЧ входа: нормальный, усреднение, удержание максимума, удержание минимума. Метод детектирования может быть установлен независимо для каждого типа трассы. Кроме того, можно оставить осциллограф работать в режиме «Auto», который используется по умолчанию и позволяет автоматически устанавливать тип детектирования, оптимальный для текущей конфигурации. Доступны следующие типы детекторов: положительный пик, отрицательный пик, усреднение и выборка.
РЧ измерения
Осциллографы серии MDO4000 позволяют проводить три вида РЧ измерений: мощности сигнала в канале, коэффициента развязки соседних каналов по мощности и ширины занимаемой полосы частот. При активации какого-либо из этих режимов измерений осциллограф автоматически включает режим
отображения спектра и метод детектирования «Усреднение» («Average») для оптимизации результатов измерений.
Возможности подачи РЧ сигналов на вход
Возможности подачи сигналов на РЧ вход в анализаторах спектра обычно ограничены возможностью подключения кабелей или антенн. В осциллографах серии MDO4000, благодаря дополнительному адаптеру TPA-N-VPI, для этих целей может использоваться любой активный пробник TekVPI с входным сопротивлением 50 Ом. Это обеспечивает дополнительную гибкость при поиске источников помех и позволяет облегчить анализ спектра благодаря возможности поиска и просмотра сигналов на РЧ входе.

Tektronix MDO4000  mdo4000  mdo4000
Оранжевая осциллограмма, отображаемая во временной области,
представляет собой график зависимости частоты от времени для
сигнала, подаваемого на РЧ вход.
Отображение частотной области на экране MDO4000 Автоматические маркеры пиковых значений позволяют быстро обозначать
важную информацию
mdo4000 mdo4000 mdo4000
В режиме спектрограммы отображаются медленно изменяющиеся
события в РЧ сигналах.
Отображение спектров сигналов пакетной передачи данных от устройства
Zigbee на частоте 900 МГц и устройства Bluetooth на частоте 2,4 ГГц,
полученных за один захват.
Используемые типы трасс спектра: нормальная, усреднение, удержание
максимума, удержание минимума.




Созданы на базе отмеченных наградами осциллографов смешанных сигналов серии MSO4000B
Осциллографы серии MDO4000 обеспечивают тот же полный спектр возможностей, что и их прототип — осциллографы смешанных сигналов серии MSO4000В. Широкий набор функций позволяет ускорить проведение всех этапов отладки — от быстрого обнаружения аномалии и её захвата до поиска событий в записанных сигналах и анализа их характеристик и поведения разрабатываемого устройства.

mdo4000 mdo4000 mdo4000
Обнаружение — Высокая скорость захвата сигналов (свыше
50 000 осциллограмм в секунду) максимально повышает
вероятность обнаружения кратковременных глитчей и других
редко происходящих событий.
Поиск — Декодирование сигнала шины RS-232 с отображением
результатов поиска данных, имеющих значение «n», с помощью
функции Wave Inspector
Анализ — Гистограмма сигнала, построенная по спаду импульса,
позволяет оценить зависимость положения перепада от времени
(джиттер)



Технические характеристики
Параметр MDO4054-3 MDO4104-3 MDO4054-6 MDO4104-6
 Число аналоговых каналов  4
 Полоса пропускания 500 МГц  1 ГГц  500 МГц  1 ГГц
 Частота дискретизации (1-2 канала) 2,5 Гвыб./с  5 Гвыб./с  2,5 Гвыб./с  5 Гвыб./с
 Частота дискретизации (3-4 канала) 2,5 Гвыб./с
 Число цифровых каналов 16
РЧ канал 1
 Диапазон частот 50 кГц … 3 ГГц 50 кГц … 6 ГГц
 Полоса захвата в реальном времени более 1 ГГц
 Полоса обзора 1 кГц … 3/6 ГГц в последовательности 1-2-5
 Полоса разрешения 20 Гц … 10 МГц в последовательности 1-2-3-5
 Опорный уровень –140 дБм … +30 дБм, шагами по 5 дБм
 Вертикальная шкала 1 дБ/дел. … 20 дБ/дел. в последовательности 1-2-5
 Вертикальное положение от –10 дел. до + 10 дел.
 Единицы измерения по вертикали дБм, дБмВ, дБмкВ, дБмкВт, дБмА, дБмкА
 Средний уровень собственных шумов 50 кГц … 5 МГц: менее –130 дБм/Гц (менее –134 дБм/Гц тип.)
5 МГц … 3 ГГц: менее –148 дБм/Гц (менее –152 дБм/Гц тип.)
3 ГГц … 6 ГГц: менее –140 дБм/Гц (менее –143 дБм/Гц тип.)
Паразитные составляющие
Гармонические искажения 2-го и 3-го порядка (> 30 МГц) < –55 дБн (< –60 дБн тип.)
Интермодуляционные искажения 2-го порядка < –55 дБн (< –60 дБн тип.)
Другие искажения < –55 дБн (< –60 дБн тип.)
Подавление помех от зеркального канала и ПЧ < –50 дБн (< –55 дБн тип.)
Остаточные составляющие < –78 дБм
Перекрёстные помехи в РЧ канале от осциллографических каналов частота на входе ≤1 ГГц: < –68 дБ от опорного уровня
частота на входе от 1 ГГц до 2 ГГц: < –48 дБ от опорного уровня
Фазовые шумы на частоте 2 ГГц,
при отстройке 10 кГц
                     100 кГц
                      1 МГц
< –90 дБн/Гц, < –95 дБн/Гц (тип.)
< –95 дБн/Гц, < –98 дБн/Гц (тип.)
< –113 дБн/Гц, < –118 дБн/Гц (тип.)
Погрешность измерения уровня (уровень входного сигнала от +10 дБм до –50 дБм) при температуре 20 … 30°C: менее ±1 дБ (±0,5 дБ тип.)
вне рабочего диапазона: менее ±1,5 дБ
Остаточная частотная модуляция ≤100 Гц от пика до пика на 100 мс
Максимальный рабочий входной уровень
Средняя непрерывная мощность +30 дБм (1 Вт)
 Максимальный безопасный уровень постоянного напряжения ±40 В постоянного напряжения
Максимальная безопасная мощность (незатухающие колебания) +33 дБм (2 Вт)
Максимальная безопасная мощность (импульс) +45 дБм (32 Вт)
(длительность импульса
Запуск по уровню мощности
Частотный диапазон 1 МГц … 3 ГГц 1 МГц … 6 ГГц
Диапазон амплитуды +30 дБм … –40 дБм
Пределы, при ЦЧ* от 1 МГц до 3,25 ГГц
при ЦЧ* более 3,25 ГГц
–35 дБ от опорного уровня
–15 дБ от опорного уровня
Минимальная длительность импульса время включения 10 мкс при установленном минимальном времени выключения 10 мкс
Временной сдвиг между РЧ и аналоговыми каналами < 5 нс
Типы трасс в частотной области нормальный, усреднение, удержание максимума, удержание минимума
Типы трасс во временной области амплитуда/время, частота/время, фаза/время
Типы детекторов положительный пик, отрицательный пик, усреднение, выборка
Автоматические маркеры распознавание от 1 до 11 пиков на основе задаваемых пользователем пороговых значений и отклонения
Ручные маркеры два ручных маркера для индикации частоты, амплитуды, плотности шумов и фазовых шумов
Режимы отображения показаний маркеров абсолютный и относительный
* ЦЧ — центральная частота
Система вертикального отклонения аналоговых каналов
  MDO4054-X      MDO4104-X
Число входных каналов 4
Аналоговая полоса пропускания (–3 дБ), 5 мВ/дел. – 1 В/дел. 500 МГц 1 ГГц
Расчетное время нарастания, 5 мВ/дел. (тип.) 700 пс 350 пс
Аппаратное ограничение полосы пропускания 20 МГц или 250 МГц
Режим входа открытый (DC), закрытый (AC)
Входное сопротивление 1 МОм ±1%, 50 Ом ±1%
Диапазон входной чувствительности, 1 МОм от 1 мВ/дел. до 10 В/дел.
Диапазон входной чувствительности, 50 Ом от 1 мВ/дел. до 1 В/дел.
Вертикальное разрешение 8 бит (11 бит в режиме высокого разрешения)
Максимальное входное напряжение, 1 МОм 300 ВСКЗ (Кат II) с пиковыми значениями ≤ ±425 В
Максимальное входное напряжение, 50 Ом 5 ВСКЗ с пиковыми значениями ≤ ±20 В
Погрешность усиления постоянного напряжения ±1,5%, с ухудшением на 0,1%/°C при температуре более 30°C
Развязка между каналами ≥100:1 на частоте ≤100 МГц,
≥30:1 на частоте от 100 МГц до верхней границы полосы пропускания,
для двух любых каналов с одинаковой чувствительностью
Система вертикального отклонения цифровых каналов
Число входных каналов 16 (от D15 до D0)
Пороговые напряжения отдельная настройка для каждого канала
Выбор значений порогов ТТЛ, КМОП, ЭСЛ, псевдо-ЭСЛ, задаваемый пользователем
Диапазон значений порогов, настраиваемых пользователем ±40 В
Максимальное входное напряжение ±42 Впик-пик
Погрешность установки порога ±(100 мВ +3% от установленного значения)
Максимальный динамический диапазон входного сигнала 30 Впик-пик (≤200 МГц)
10 Впик-пик (>200 МГц)
Минимальный размах напряжения 400 мВ
Входное сопротивление 100 кОм
Входная ёмкость пробника 3 пФ
Вертикальное разрешение 1 бит
Система горизонтальной развёртки аналоговых каналов
  MDO4054-X                    MDO4104-X
Максимальная длина записи (все каналы) 20 млн. точек
Максимальная продолжительность захвата с максимальной частотой дискретизации (все каналы/половина каналов) 8/8 мс 8/4 мс
Диапазон скорости развертки от 1 нс/дел. до 1000 с/дел. от 400 пс/дел. до 1000 с/дел.
Диапазон задержки развертки от –10 делений до 5000 с
Диапазон компенсации сдвига фаз между каналами ±125 нс
Погрешность развертки ±5·10-6 в любом интервале ≥1 мс
Система горизонтальной развёртки цифровых каналов
Максимальная частота дискретизации (основной режим) 500 Мвыб./с (разрешение 2 нс)
Максимальная длина записи (основной режим) 20 млн. точек
Максимальная частота дискретизации (MagniVu) 16,5 Гвыб./с (разрешение 60,6 пс)
Максимальная длина записи (MagniVu) 10 тыс. точек, центральная точка соответствует моменту запуска
Минимальная распознаваемая длительность импульса (тип.) 1 нс
Сдвиг фаз между каналами (тип.) 200 пс
Максимальная частота переключения входа 500 МГц
Максимальная частота синусоидального сигнала, которая может быть правильно воспроизведена в виде логического меандра. Требуется короткий провод заземления для каждого канала.
Это максимальная частота при минимальной амплитуде сигнала. При больших амплитудах можно получить большую частоту переключения.



Характеристики дисплея
Тип дисплея Цветной жидкокристаллический TFT дисплей с диагональю 10,4 дюйма (264 мм).
Разрешение 1024 × 768 пикселей (XGA).
Представление сигналов векторы, точки, переменное послесвечение, бесконечное послесвечение.
Координатная сетка полная, сетка, сплошная, перекрестие, рамка, IRE и мВ.
Формат YT и одновременно XY/YT.
Скорость захвата сигналов >50 000 осциллограмм в секунду (макс.).
Порты ввода/вывода
Высокоскоростной порт USB 2.0 (хост) Поддерживает USB накопители, принтеры и клавиатуру. Два порта на передней панели и два — на задней панели прибора.
Высокоскоростной порт USB 2.0 (клиент) Поддерживает управление осциллографом через интерфейс USBTMC или GPIB (с TEK-USB-488), а также прямую распечатку на всех принтерах, совместимых с технологией PictBridge. Расположен на задней панели.
Сетевой порт LAN Разъём RJ-45, поддерживает стандарт 10/100/1000Base-T
Выход видеосигнала XGA Разъём DB-15, позволяет выводить изображение с экрана осциллографа на внешний монитор или проектор.
Выход компенсатора пробника Контакты на передней панели, амплитуда 2,5 В, частота 1 кГц
Вспомогательный выход Разъем BNC на задней панели. Vвых (высокий): ≥2,5 В без нагрузки, ≥1,0 В с нагрузкой на землю 50 Ом. Vвых (низкий): ≤0,7 В при выходном токе ≤4 мА; ≤0,25 В с нагрузкой на землю 50 Ом. Выход можно настроить на вывод импульсного сигнала при запуске осциллографа, вывод внутренней тактовой частоты осциллографа или вывод сигнала при тестировании по пределам и маске.
Вход внешнего опорного сигнала Генератор тактовой частоты может синхронизироваться с внешним опорным генератором частотой 10 МГц (10 МГц ±1 %)
Замок Kensington Слот на задней панели под стандартный замок Кенсингтона.
Крепление VESA Стандартные точки крепления VESA 100 мм (MIS-D 100) на задней панели прибора.

Программное обеспечение

NI LabVIEW SignalExpress™ Tektronix Edition
Полностью интерактивная измерительная среда, оптимизированная для осциллографов серии MDO4000, позволяет мгновенно захватывать, генерировать, анализировать, сравнивать, импортировать и сохранять результаты измерений и сигналы с помощью интуитивно понятного пользовательского интерфейса; не требует никакого программирования. Версия ПО, входящая в стандартную комплектацию осциллографов серии MDO4000, поддерживает захват, управление, просмотр и экспорт живых сигналов. Полная версия (SIGEXPTE) включает дополнительную обработку сигналов, расширенные средства анализа, смешанные сигналы, свипирование, проверку граничных условий и определяемые пользователем пошаговые режимы. Для каждого прибора доступна 30-дневная пробная версия этого ПО.

OpenChoice® Desktop
Обеспечивает быстрое и простое взаимодействие осциллографов серии MDO4000 с компьютерами, работающими под управлением Windows, через интерфейсы USB или LAN. Позволяет передавать и сохранять настройки, осциллограммы, результаты измерений и снимки экрана. В состав ПО входят панели инструментов Word и Excel, позволяющие автоматизировать захват и передачу данных и снимков экрана в Word и Excel для составления отчетов и дальнейшего анализа.

Драйвер IVI
Предоставляет стандартный интерфейс программирования приборов для распространённых приложений: LabVIEW, LabWindows/CVI, Microsoft.NET и MATLAB.

e*Scope® ПО для дистанционногоуправления на базе веб-страницы
Позволяет управлять осциллографами серии MDO4000 по локальной сети через стандартный обозреватель интернета. Просто введите IP адрес или сетевое имя осциллографа, и в обозревателе откроется страница управления.

Веб-интерфейс LXI, класс C
Обеспечивает подключение к осциллографу MDO4000 через стандартный обозреватель путем ввода IP адреса осциллографа в адресную строку браузера. Веб-интерфейс позволяет контролировать состояние и конфигурацию прибора, проверять и изменять сетевые настройки и управлять прибором с помощью ПО для дистанционного управления на базе веб-страницы e*Scope. Алгоритм работы интерфейса соответствует спецификации стандарта LXI, класс C.



Рекомендуемые пробники
TPP0500 Пассивный пробник напряжения TekVPI®, 500 МГц, 10Х,входная емкость 3,9 пФ
TPP0502 Пассивный пробник напряжения TekVPI®, 500 МГц, 2Х, входная емкость 3,9 пФ
TPP0850 Высоковольтный пассивный пробник TekVPI®, 800 МГц, 50Х, 2,5 кВ
TPP1000 Пассивный пробник напряжения TekVPI®, 1 ГГц, 10Х,входная емкость 3,9 пФ
TAP1500 Активный несимметричный пробник напряжения TekVPI®, 1,5 ГГц
TAP2500 Активный несимметричный пробник напряжения TekVPI®, 2,5 ГГц
TAP3500 Активный несимметричный пробник напряжения TekVPI®, 3,5 ГГц
TDP0500 Дифференциальный пробник напряжения TekVPI®, 500 МГц,входное напряжение ±42 В
TDP1000 Дифференциальный пробник напряжения TekVPI®, 1 ГГц,входное напряжение ±42 В
TDP1500 Дифференциальный пробник напряжения TekVPI®, 1,5 ГГц, входное напряжение ±8,5 В
TDP3500 Дифференциальный пробник напряжения TekVPI®, 3,5 ГГц,входное напряжение ±2 В
TCP0030 Пробник постоянного/переменного тока TekVPI®, 120 МГц, 30 А
TCP0150 Пробник постоянного/переменного тока TekVPI®, 20 МГц, 150 А
P5200A Высоковольтный дифференциальный пробник, 1,3 кВ, 50 МГц
P5202A*4 Высоковольтный дифференциальный пробник, 640 В, 100 МГц
P5205A*4 Высоковольтный дифференциальный пробник, 1,3 кВ, 200 МГц
P5210A*4 Высоковольтный дифференциальный пробник, 5,6 кВ, 50 МГц
P5100A Высоковольтный пассивный пробник с делителем 100Х, 2,5 кВ
*4 Необходим переходник с TekVPI® на TekProbe BNC (TPA-BNC).




Рекомендуемые принадлежности
119-4146-00 Комплект пробника поля в ближней зоне, 100 кГц – 1 ГГц
119-6609-00 Гибкая несимметричная вибраторная антенна
TPA-N-VPI Адаптер N-TekVPI (переходник для подключения пробников TekVPI к РЧ входу)
077-0585-xx Сервисное руководство (только на английском языке)
SIGEXPTE Программное обеспечение NI LabVIEW SignalExpress™ Tektronix Edition (полная версия)
FPGAView-xx ПО для отладки ПЛИС Altera и Xilinx.
TPA-BNC Переходник с TekVPI на TekProbe BNC
TEK-USB-488 Переходник с GPIB на USB
ACD4000B Мягкая сумка для переноски
HCTEK54 Жёсткий кейс для транспортировки (необходима опция ACD4000B)
RMD5000 Комплект для монтажа в стойку
TEK-DPG Генератор импульсов с компенсацией фазовых сдвигов
067-1686-xx Приспособление для компенсации фазовых сдвигов и калибровки пробников



Комментарии
