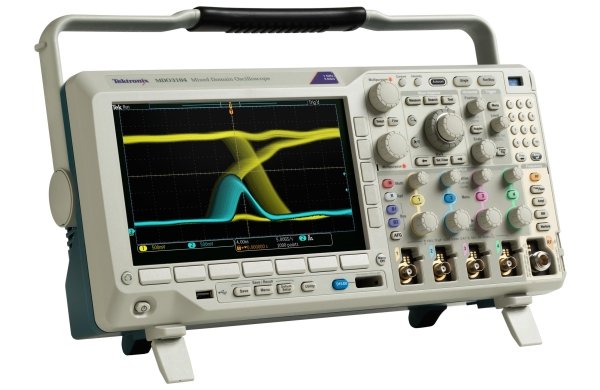

Цифровой осциллограф смешанных сигналов Tektronix MSO 3034

Артикул: 1-1491

• Полоса пропускания: 300 МГц
• Количество каналов: 4 аналоговых+16 цифровых
• Дисплей: Цветной ЖК - 22см
• Частота дискретизации: 2,5 ГГц
• Длина записи: 5 млн. точек/кан.
• Скорость захвата сигнала: 50000 осц/сек
• Запуск, декодирование и анализ сигналов последовательных шин
  SPI, I²C, RS232, CAN, LIN, HDTV, I²S, LJ, RJ, TDM
• 29 автоизмерений
• Математический редактор
• Расширенная синхронизации
• Поиск в длинной памяти WaveInspector™
• USB 2.0 USBTMC
• Масса: 4 кг. (203x416x147мм)

Интерфейсы
• Хост-порты USB 2.0 на передней и задней панели облегчают и ускоряют сохранение данных, распечатку и подключение USB клавиатуры
• Порт USB 2.0 на задней панели упрощает подключение к ПК и прямую распечатку на совместимом с PictBridge® принтере
• Встроенный сетевой порт Ethernet 10/100 и видеовыход для вывода экрана осциллографа на монитор или проектор
Дополнительные возможности запуска и анализа сигналов последовательных шин
• Опции для автоматического запуска, анализа и поиска для последовательных шин I2C, SPI, CAN, LIN, RS-232/422/485/UART и I2S/LJ/RJ/TDM
Проектирование и анализ устройств со смешанными сигналами (серия MSO)
• Автоматический запуск, декодирование и поиск сигналов параллельных шин
• Многоканальный запуск по времени установки и удержания
• Режим быстрого захвата MagniVu™ обеспечивает разрешение по времени в цифровых каналах 121,2 пс
Дополнительные приложения
• Анализ источников питания
• Анализ HDTV и специальных видеосигналов

Расширенный набор средств для отладки устройств, работающих со смешанными сигналами
С помощью осциллографов серии MSO/DPO3000 можно визуализировать аналоговые, параллельные и последовательные цифровые сигналы, что позволяет быстро находить проблемы в сложных встроенных системах. Полоса пропускания до 500 МГц и 5-кратная передискретизация на всех каналах позволяют получить характеристики, необходимые для многих современных приложений. Все каналы обеспечивают длину записи до 5 млн. точек в стандартной конфигурации, позволяя захватывать длинные фрагменты сигнала при сохранении высокого разрешения по времени.Благодаря применению технологии цифрового люминофора для быстрой визуализации аномалий сигнала, панели Wave Inspector®,облегчающей навигацию, и функциям автоматического анализа последовательных шин и источников питания, осциллографы серии MSO/DPO3000 компании Tektronix предлагают расширенный набор средств,необходимых для упрощения и ускорения отладки сложных схем.


Технология цифрового люминофора осциллографов MSO/DPO3000
поддерживает скорость захвата более 50000 осциллограмм в
секунду и отображение градаций яркости в реальном времени.
Серия MSO имеет 16 цифровых каналов, позволяющих наблюдать и анализировать связанные по времени аналоговые и цифровые сигналы.
Определение области устойчивой работы. Функции автоматического измерения характеристик питания позволяют быстро и точно анализировать традиционные параметры источников питания. Исследование видеосигнала NTSC. Обратите внимание, что создаваемое осциллографом DPO изображение с градациями яркости позволяет отобразить длительность сигнала, амплитуду и распределение амплитуды во времени.
Технология цифрового люминофора
Примененная в осциллографах серии MSO/DPO3000 технология цифрового люминофора позволяет быстро оценить реальное
поведение исследуемого устройства. Высокая скорость захвата более 50 000 осциллограмм в секунду – обеспечивает высокую
вероятность обнаружения кратковременно возникающих проблем, достаточно распространенных в цифровых системах: поврежденных импульсов, глитчей, нарушений синхронизации и многого другого. Осциллограммы накладываются друг на друга, причем те точки осциллограмм, которые появляются чаще, окрашиваются в более яркий цвет. За счет этого сразу выделяются часто повторяющиеся события или, в случае непериодических аномалий, редко возникающие. Осциллографы серии MSO/DPO3000 позволяют установить бесконечное или переменное время удержания, определяющее срок, в течение которого захваченные осциллограммы сохраняются на экране. Это позволяет определить, насколько часто возникает та
или иная аномалия.
Анализ источников питания (опция)
Постоянно растущие требования к увеличению времени работы от батарей и поиск более экологичных решений с меньшим энергопотреблением требуют от разработчиков источников питания измерения и минимизации коммутационных потерь. Кроме того, для удовлетворения требований международных и национальных стандартов на системы питания, необходимо измерять напряжения источников питания, чистоту выходного спектра и уровень гармоник в цепях питания. Исторически сложилось так, что измерение этих и многих других параметров с помощью осциллографа отнимало много времени и представляло собой кропотливый ручной процесс. Дополнительные средства анализа источников питания осциллографов серии MSO/DPO3000 существенно упрощают эти операции, позволяя быстро и точно измерять качество источников питания, коммутационные потери, уровень гармоник, зону устойчивой работы (SOA), модуляцию, пульсации и скорость нарастания тока и напряжения (dI/dt, dV/dt). Благодаря полной интеграции в схему осциллографа, средства анализа источников питания позволяют одним нажатием кнопки выполнять автоматические, воспроизводимые измерения, причем без внешнего компьютера и сложных программных настроек.
Проектирование и разработка видеоустройств
Многие инженеры, работающие с видеооборудованием, сохраняют преданность аналоговым осциллографам, считая, что градации яркости на дисплее ЭЛТ дают единственный способ заметить некоторые мелкие детали видеосигнала. Высокая скорость захвата осциллографов серии MSO/DPO3000 в сочетании с градациями яркости сигнала предоставляет столь же информативное изображение, как и на аналоговом осциллографе, и в то же время позволяет разглядеть значительно больше деталей и воспользоваться всеми преимуществами цифровых осциллографов. Такие стандартные функции, как разметка шкалы в IRE и мВ, выравнивание по полям, полярность видеосигнала и автонастройка, достаточно интеллектуальная для обнаружения видеосигналов, превращают осциллографы серии MSO/DPO3000 в самые простые в обращении осциллографы для видеоприложений. А благодаря полосе 500 МГц, четырем аналоговым входам и встроенному входному терминатору 75 Ом, осциллографы серии MSO/DPO3000 обладают достаточными характеристиками для работы с аналоговыми и цифровыми видеосигналами. Помимо этого, видеофункции осциллографов серии MSO/DPO3000 дополняются программным модулем видеообработки DPO3VID. Модуль DPO3VID предлагает наиболее полный в своем классе набор функций запуска по сигналу HDTV и специальным (нестандартным) видеосигналам.



 Технические характеристики
 • Полоса пропускания: 300 МГц
 • Количество каналов: 4 аналоговых
16 цифровых
 • Дисплей: Цветной ЖК - 22см
 • Частота дискретизации: 2,5 ГГц
 • Длина записи:  5 млн. точек/кан.
 • Скорость захвата сигнала: 50000 осц/сек
 • Запуск, декодирование и анализ сигналов
 последовательных шин SPI, I²C, RS232, CAN, LIN, HDTV, I²S, LJ, RJ, TDM
 • 29 автоизмерений
 • Математический редактор
 • Расширенная синхронизации
 • Поиск в длинной памяти WaveInspector™
 • USB 2.0 USBTMC
 • Масса: 4 кг. (203x416x147мм)

      Стандартные принадлежности

     P6139A - 500 МГц, 10x пассивный пробник на каждый аналоговый канал
Р6316 - 16-канальный логический пробник с комплектом принадлежностей
Передняя крышка
Руководство пользователя
Сумка для принадлежностей (016-2008-xx).
Шнур питания
Программное обеспечение OpenChoice® PC Communications - Обеспечивает быстрое и простое взаимодействие осциллографов серии MSO/DPO3000 с компьютерами, работающими под управлением Windows. Позволяет передавать и сохранять настройки, осциллограммы, результаты измерений и снимки экрана.
NI LabVIEW SignalExpress™ Tektronix Edition LE – Полностью интерактивная измерительная среда, оптимизированная для осциллографов серии MSO/DPO3000, позволяющая захватывать, генерировать, анализировать, сравнивать, импортировать и сохранять сигналы и результаты измерений путем простого перетаскивания мышью, не требуя при этом никакого программирования. Стандартная версия ПО поддерживает захват, управление, просмотр и экспорт живых сигналов.
Компакт-диск с документацией




Прикладные программные модули

DPO3AUDIO Модуль анализа и запуска по сигналам последовательных аудиошин. Обеспечивает запуск по информации уровня пакетов
на шинах I2S, Left Justified, Right Justified, TDM и специальных аудиошинах, а также предлагает аналитические функции, такие как цифровое представление сигналов, представление шины, декодирование пакетов, поиск и таблицы декодирования пакетов с метками времени.
DPO3AUTO Модуль анализа и запуска по сигналам автомобильных последовательных шин. Обеспечивает запуск по информации уровня
пакетов на шинах CAN и LIN, а также предлагает аналитические функции, такие как цифровое представление сигналов, представление шины, декодирование пакетов, поиск и таблицы декодирования пакетов с метками времени.
DPO3COMP
Модуль анализа и запуска по сигналам компьютерных последовательных шин. Обеспечивает запуск по информации уровня
пакетов на шинах RS-232/422/485/UART, а также предлагает аналитические функции, такие как цифровое представление сигналов, представление шины, декодирование пакетов, поиск и таблицы декодирования пакетов с метками времени.
DPO3EMBD Модуль анализа и запуска по сигналам последовательных шин встроенных систем. Обеспечивает запуск по информации
уровня пакетов на шинах I2C и SPI, а также предлагает аналитические функции, такие как цифровое представление сигналов, представление шины, декодирование пакетов, поиск и таблицы декодирования пакетов с метками времени. Модели DPO3012 и DPO3032 поддерживают только двухпроводные шины SPI.
DPO3PWR Модуль анализа источников питания. Позволяет быстро и точно анализировать качество питающих напряжений, коммутационные потери, гармонические составляющие, область устойчивой работы (SOA), модуляцию, пульсации и скорость нарастания тока и напряжения (dI/dt, dV/dt).
DPO3VID Модуль запуска по сигналам HDTV и специальным (нестандартным) видеосигналам.


Рекомендуемые принадлежности:

071-2667-xx -Сервисное руководство (только на английском языке).
TPA-BNC – Переходник с TekVPI на TekProbe BNC.
TEK-DPG - Генератор импульсов с компенсацией фазовых сдвиговTekVPI
067-1686-xx - Крепежное приспособление с компенсацией фазовых сдвигов и калибровкой для измерения источников питания
119-7465-xx - Внешний источник питания TekVPI (Необходим, если общая потребляемая мощность пробников превышает 20 Вт.)
SIGEXPTE – Программное обеспечение NI LabVIEW SignalExpress™ Tektronix Edition (полная версия).
TEK-USB-488 - Переходник с GPIB на USB
ACD4000 - Мягкая сумка для переноски
HCTEK4321 - Чемодан для переноски (необходим ACD4000)
RMD3000 - Комплект для монтажа в стойку

Рекомендуемые дополнительные пробники
TAP1500 Активный датчик напряжения TekVPI®, 1,5 ГГц
TAP1500X2 Комплект из двух активных несимметричных пробников с интерфейсом TekVPI, 1,5 ГГц
TDP0500 Дифференциальный датчик напряжения TekVPI, 500 МГц, напряжение ±42 В
TDP1000 Дифференциальный датчик напряжения TekVPI, 1 ГГц, напряжение ±42 В
TCP0030 Датчик постоянного/переменного тока TekVPI, 120 МГц, 30 А
TCP0150 Датчик постоянного/переменного тока TekVPI, 20 МГц, 150 А
TCPA300/400(*4) Усилитель для систем измерения тока.* (Необходим переходник с TekVPI® на TekProbe BNC (TPA-BNC).
P5200 Высоковольтный дифференциальный пробник, 1,3 кВ, 25 МГц
P5205(*4) Высоковольтный дифференциальный пробник, 1,3 кВ, 100 МГц.* (Необходим переходник с TekVPI® на TekProbe
BNC (TPA-BNC).
P5210(*4) Высоковольтный дифференциальный пробник, 5,6 кВ, 50 МГц.* (Необходим переходник с TekVPI® на TekProbe
BNC (TPA-BNC).
P5100 Высоковольтный пассивный пробник с делителем на 100, 2,5 кВ
ADA400A(*4) Дифференциальный усилитель с коэффициентом усиления 100X, 10X, 1X, 0,1X.* (Необходим переходник с TekVPI®
на TekProbe BNC (TPA-BNC).
NEX-HD2HEADER Разветвитель разъема Mictor на наконечники 0,1 дюйма
Комплект для
измерения
источников
питания
DPO3PWRBND
Включает дифференциальные датчики напряжения P5205 и TDP0500, датчик тока TCP0030, адаптер TPA-BNC, генератор
импульсов с компенсацией фазовых сдвигов (TEK-DPG), крепежное приспособление с компенсатором фазовых
сдвигов и модуль анализа источников питания (DPO3PWR) в жестком чемодане.

 Сравнительная таблица осциллографов серии MSO3000 и DPO3000

Система вертикального отклонения аналоговых каналов
   MSO3012  MSO3014  MSO3032  MSO3034  MSO3054
   DPO3012  DPO3014  DPO3032  DPO3034  DPO3054
 Число входных каналов  2  4  2  4  4
 Аналоговая полоса пропускания (-3 дБ)  100 МГц  100 МГц  300 МГц  300 МГц  500 МГц
 Расчетное время нарастания5 мВ/дел. (типовое)  3,5 нс  3,5 нс  1,17 нс  1,17 нс  700 пс
 Аппаратное ограничение полосы пропускания   20 МГц    20 МГц, 150 МГц
 Режим входа      Связь по постоянному току, связь по переменному току, земля
 Входное сопротивление      1 МОм ±1%, 75 Ом ±1%, 50 Ом ±1%
 Диапазон входной чувствительности, 1 МОм      от 1 мВ/дел. до 10 В/дел.
 Диапазон входной чувствительности, 75 Ом, 50 Ом      от 1 мВ/дел. до 1 В/дел.
 Вертикальное разрешение      8 бит (11 бит в режиме высокого разрешения)
 Макс. входное напряжение, 1 МОм      300 В (ср.кв.) с пиковыми значениями ≤ ±450 В
 Макс. входное напряжение, 75 Ом, 50 Ом      5 В (ср.кв.) с пиковыми значениями ≤ ±20 В
 Погрешность усиления постоянного напряжения  ±2,5% для 1 мВ/дел
±2,0% для 2 мВ/дел
±1,5% для 5 мВ/дел и выше
 Диапазон смещения    1 МОм   50 Ом, 75 Ом
 от 1 мВ/дел до 99,5 мВ/дел    ±1 В   ±1 В
 от 100 мВ/дел до 995 мВ/дел    ±10 В   ±5 В
 1 В/дел    ±100 В   ±5 В
 от 1,01 В/дел до 10 В/дел    ±100 В   не определено
 Развязка между каналами (любые два канала с одинаковой чувствительностью)      ≥100:1 на частоте ≤100 МГц и ≥30:1 на частоте от 100 МГц вплоть до верхней границы полосы
Система вертикального отклонения цифровых каналов
   MSO3012  MSO3014 MSO3032 MSO3034 MSO3054
 Число входных каналов      16 цифровых (от D15 до D0)
 Пороги      Общая настройка для группы из 8 каналов
 Выбор значений порогов      ТТЛ, КМОП, ЭСЛ, псевдо-ЭСЛ, настраивается пользователем
 Диапазон значений порогов, настраиваемых пользователем      от -15 В до +25 В
 Максимальное входное напряжение      от -20 В до +30 В
 Погрешность установки порога      ±(100 мВ +3% от установленного значения)
 Максимальный динамический диапазон входного сигнала      50 В (ампл.) (зависит от установленного порога)
 Минимальный размах напряжения      500 мВ (ампл.)
 Входное сопротивление      101 кОм
 Входная емкость пробника      8 пФ
 Вертикальное разрешение      1 бит
 Система горизонтального отклонения аналоговых каналов
    MSO3012  MSO3014  MSO3032  MSO3034  MSO3054
    DPO3012  DPO3014 DPO3032 DPO3034 DPO3054
 Максимальная частота дискретизации (все каналы)      2,5 Гвыб./с
 Максимальная длина записи (все каналы)         5 млн. точек
 Максимальная продолжительность захвата с максимальной частотой дискретизации (все каналы)      2 мс
 Диапазон скорости развертки      от 1 нс/дел до 1000 с/дел
 Диапазон задержки развертки      от –10 делений до 5000 с
 Диапазон компенсации сдвига фаз между каналами      ±100 нс
 Погрешность развертки      ±10×10-6 в любом интервале ≥1 мс
 Система горизонтального отклонения цифровых каналов
   MSO3012   MSO3014  MSO3032  MSO3034  MSO3054
 Макс. частота дискретизации (основной режим, все каналы)  500 Мвыб./с (разрешение 2 нс)
 Макс. длина записи (основной режим, все каналы)  5 млн. точек
 Максимальная частота дискретизации (MagniVu, все каналы)  8,25 Гвыб./с (разрешение 121,2 пс)
 Максимальная длина записи (MagniVu, все каналы)  10 тыс. точек, центральная точка соответствует моменту запуска
Минимальная длительность импульса (все каналы) 2,0 нс
Сдвиг фаз между каналами 500 пс (ном.)
