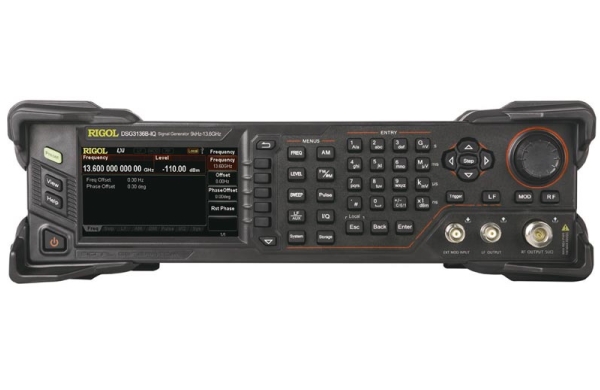

Генератор сигналов высокочастотный RIGOL DSG3136B-IQ

Характеристика

Значение

ЧАСТОТА

ЧАСТОТНЫЕ ХАРАКТЕРИСТИКИ

Диапазон частот

9 кГц...13,6 ГГц (IQ: 50 МГц...6,5 ГГц)

Разрешение

0,01 Гц

Скорость переключения

< 10 мс (типичное)

ЧАСТОТНЫЕ ДИАПАЗОНЫ

Частотные диапазоны

Значение частоты

N

1
2
3
4
5
6
7

f ≤ 227.5 МГц
227.5 МГц < f ≤455 МГц
455 МГц < f ≤ 910 МГц
910 МГц < f ≤ 1820 МГц
1820 МГц< f ≤ 3600 МГц
3600 МГц< f ≤ 6500 МГц
6500 МГц< f ≤ 13600 МГц

0,25
0,125
0,25
0,5
1
2
4

ВНУТРЕННИЙ ИСТОЧНИК ОПОРНОЙ ЧАСТОТЫ

Частота опорного генератора

10 МГц

Погрешность после калибровки

< 0,1 ppm
< 10 ppb (с опцией OCXO-B08)

Температурная стабильность (0°С...50°С)

< 1,0 ppm
< 5 ppb (с опцией OCXO-B08)

Старение

< 1 ppm / год
< 30 ppb / год (с опцией OCXO-B08)

Выход внутреннего опорного генератора

Частота

10 МГц

Уровень

+5 дБ...10 дБ (типичное)

Выходной импеданс

50 Ом (номинальное)

Вход для внешнего опорного генератора

Частота

10 МГц

Уровень

0 дБ ...+10 дБ (типичное)

Входной импеданс

50 Ом (номинальное)

Максимальная девиация

±5 ppm

СВИПИРОВАНИЕ ПО ЧАСТОТЕ

Рабочие режимы

пошаговое, по списку

Режим

одиночное, непрерывное

Диапазон

полный

Форма

треугольник, пила

Шаг изменения

линейный, логарифмический

Количество точек

пошаговое: 2...65535
по списку: 1...6001

Временной диапазон

20 мс...100 с

Запуск

Авто, ручной, внешний, по шине (USB, LAN)

СПЕКТРАЛЬНЫЙ СОСТАВ

Гармонические искажения (CW режим, 1 МГц < f ≤ 6 ГГц, уровень ≤+13 дБм)

2 МГц < f ≤ 6,5 ГГц, уровень ≤ +13 дБм

< -30 дБн

6,5 МГц < f ≤ 12 ГГц, уровень ≤ +10 дБм

< -30 дБн

12 ГГц < f ≤ 13,6 ГГц, уровень ≤ +2 дБм

< -30 дБн

Субгармонические искажения (CW режим)

3,6 ГГц < f ≤ 13,6 ГГц

< -60 дБн; < -70 дБн (типичное)

Негармонические искажения (CW режим, уровень >-10дБм, отстройка >10 кГц)

100 кГц< f ≤ 1,5 ГГц

< -60 дБн; < -70 дБн (типичное)

1,5 ГГц < f ≤ 3,6 ГГц

< -54 дБн; < -64 дБн (типичное)

3,6 ГГц < f ≤ 6,5 ГГц

< -48 дБн; < -58 дБн (типичное)

6,5 ГГц < f ≤ 13,6 ГГц

< -42 дБн; < -52 дБн (типичное)

Собственный фазовый шум (CW режим, измер.диапазон 1 Гц, отстройка 20 кГц)

f = 1 ГГц

< -110 дБн/Гц; < -116 дБн/Гц (типичное)

f = 6,5 ГГц

< -98 дБн/Гц; < -102 дБн/Гц (типичное)

f = 13,6 ГГц

< -92 дБн/Гц; < -96 дБн/Гц (типичное)

Общие искажения (CW режим, RMS f= 1 ГГц)

0,3 кГц...3 кГц

< 10 Гц скз, < 5 Гц скз (типичное)

0,03 кГц...20 кГц

< 50 Гц скз, < 10 Гц скз (типичное)

УРОВЕНЬ

ДИАПАЗОН УСТАНОВКИ

Нормированное значение

Устанавливаемое значение

Максимальный выходной уровень

9 кГц ≤ f < 100 кГц

+5 дБм

100 кГц ≤ f < 1 МГц

+10 дБм

+15 дБм

1 МГц ≤ f < 200 МГц

+13 дБм

+20 дБм

200 МГц < f ≤ 3,6 ГГц

+13 дБм

+27 дБм

3,6 ГГц < f ≤ 6,5 ГГц

+13 дБм

+20 дБм

6,5 ГГц < f ≤ 12 ГГц

+10 дБм

+15 дБм

12 ГГц < f ≤ 13,6 ГГц

+2 дБм

+10 дБм

Минимальный выходной уровень

9 кГц ≤ f < 100 кГц

-130 дБм

100 кГц < f ≤ 3,6 ГГц

-110 дБм

-130 дБм

3,6 ГГц < f ≤ 6,5 ГГц

-110 дБм

-130 дБм

6,5 ГГц < f ≤ 9 ГГц

-110 дБм

-130 дБм

9 ГГц < f ≤ 13,6 ГГц

-90 дБм

-110 дБм

АБСОЛЮТНАЯ НЕОПРЕДЕЛЕННОСТЬ

-60 дБм ~ макс. спец. уровень

-90 ~ -60 дБм

-110 ~ -90 дБм

Погрешность установки уровня

9 кГц ≤ f < 100 кГц

≤0,7 дБ (тип.)

≤0,7 дБ (тип.)

≤0,7 дБ (тип.)

100 кГц < f ≤200 МГц

≤0,7 дБ
≤0,5 дБ (тип.)

≤0,9 дБ
≤0,5 дБ (тип.)

≤1,1 дБ
≤0,5 дБ (тип.)

200 МГц < f ≤ 3,6 ГГц

≤0,7 дБ
≤0,5 дБ (тип.)

≤0,9 дБ
≤0,5 дБ (тип.)

≤1,1 дБ
≤0,5 дБ (тип.)

3,6 ГГц < f ≤ 6,5 ГГц

≤0,9 дБ
≤0,5 дБ (тип.)

≤1,1 дБ
≤0,5 дБ (тип.)

≤1,3 дБ
≤0,5 дБ (тип.)

6,5 ГГц < f ≤ 9 ГГц

≤1,1 дБ
≤0,5 дБ (тип.)

≤1,3 дБ
≤0,5 дБ (тип.)

≤1,5 дБ
≤0,7 дБ (тип.)

9 ГГц < f ≤ 12 ГГц

≤1,3 дБ
≤0,5 дБ (тип.)

≤1,5 дБ
≤0,7 дБ (тип.)

12 ГГц < f ≤ 13,6 ГГц

≤1,5 дБ
≤0,7 дБ (тип.)

≤1,8 дБ
≤0,7 дБ (тип.)

КСВН (1 МГц ≤ f ≤ 13,6 ГГц )

≤1,8 (типичное)

УСТАНОВКА УРОВНЯ

Время установки (20°С ~ 30°С)

≤5 мс (типичное)

ОБРАТНАЯ МОЩНОСТЬ

Макс. обратная мощность

Макс. напряжение постоянного тока

50 В DC

1 МГц < f ≤ 13,6 ГГц

1 Вт

СВИПИРОВАНИЕ ПО АМПЛИТУДЕ

Рабочие режимы

пошаговое, по списку

Режим

одиночное, непрерывное

Диапазон

полный уровень

Форма

треугольник, пила

Шаг изменения

линейный, логарифмический

Количество точек

пошаговое: 2...65535
по списку: 1...6001

Временной диапазон

20 мс...100 с

Запуск

Авто, ручной, внешний, по шине (USB, LAN)

ВНУТРЕННИЙ МОДУЛЯЦИОННЫЙ ГЕНЕРАТОР (LF)

Формы сигнала

синус, меандр

Частотный диапазон

синус

DC ~ 200 кГц

меандр

DC ~ 20 кГц

Разрешение

0,01 Гц

Выходное напряжение

DC

-3 В ~ 3 В

AC

0 В ~ 3 Впик

Разрешение

2 мВ

МОДУЛЯЦИЯ

АМПЛИТУДНАЯ МОДУЛЯЦИЯ (АМ)

Диапазон несущей

≤ 3,6 ГГц

Источник

внутренний, внешний

Глубина

0 %...100 %

Разрешение

0,1 %

Погрешность установки глубины АМ (fмод = 1 кГц)

< 4 % уст. значения + 1 %

Искажения АМ (fмод = 1 кГц, глубина< 30%, уровень=0дБм)

< 3 % (типичное)

Неравномерность АЧХ

< 3 дБ (номинал.)

ЧАСТОТНАЯ МОДУЛЯЦИЯ (ЧМ)

Диапазон несущей

≤ 3,6 ГГц

Источник

внутренний, внешний

Девиация

N x 1 МГц (номинал.)

Разрешение

< 0,1 % девиации или 1 Гц, что больше

Погрешность установки (fмод = 1 кГц, внутренний режим)

< 2 % уст. значения + 20 Гц

Искажения ЧМ (fмод = 1 кГц, девиация = Nx50 кГц)

< 2 % (типичное)

Неравномерность АЧХ (10 Гц ~ 100 кГц)

< 3 дБ (номинал.)

ФАЗОВАЯ МОДУЛЯЦИЯ (ФМ)

Диапазон несущей

≤ 3,6 ГГц

Источник

внутренний, внешний

Макс. девиация

N x 5 рад (f>23,4375 МГц)

Разрешение

< 0,1 % девиации или 0,01 рад, что больше

Погрешность установки (fмод = 1 кГц, внутренний режим)

< 1 % уст. значения + 0,1 рад

Общие гармонические искажения ФМ (fмод = 1 кГц, девиация = 5 рад)

< 1 % (типичное)

Неравномерность АЧХ (10 Гц ~ 100 кГц)

< 3 дБ (номинальное)

ИМПУЛЬСНАЯ МОДУЛЯЦИЯ (ОПЦИЯ DSG3000B-PUG)

Диапазон несущей

≤ 3,6 ГГц

Источник

внутренний, внешний

Диапазон включения / выключения

>70 дБ (100 кГц < f ≤ 3,6 ГГц)

Время нарастания / спада (10% / 90%)

< 50 нс

Частота повторения импульсов

DC ~ 1 МГц

ИМПУЛЬСНЫЙ ГЕНЕРАТОР (ОПЦИЯ DSG3000B-PUG)

Режим

одиночный импульс

Период

Диапазон

40 нс ~170 с

Разрешение

10 нс

Длительность

Диапазон

10 нс ~ (170 с ~ 10 нс)

Разрешение

10 нс

Задержка запуска

Диапазон

10 нс ~170 с

Разрешение

10 нс

Запуск

Авто, внешний запуск, внешний строб, ручной, по шине (USB, LAN)

ГЕНЕРАТОР ПАТТЕРНОВ (ОПЦИЯ DSG3000B-PUG)

Импульсный генератор паттернов

Количество импульсов

1 ~ 2047

Временной диапазон

20 нс ~170 с

Повторение паттернов

1 ~ 256

I/Q МОДУЛЯЦИЯ

Диапазон несущей

50 МГц ≤ f ≤ 6.5 ГГц

Источник модуляции

внутренний, внешний

Полоса (RF)

Внешняя модуляция

Полоса (I или Q)

до 60 МГц (номинал.)

RF (I + Q)

до 120 МГц (номинал.)

Внутренняя модуляция

Полоса (I или Q)

до 30 МГц (номинал.)

RF (I + Q)

до 60 МГц (номинал.)

Подавление несущей

50 МГц≤ f ≤ 6 ГГц

≥ 40 дБн (типичное)

Подавление боковой полосы

50 МГц≤ f ≤ 6 ГГц

≥ 40 дБн (типичное)

Внешние входы I/Q

КСВН

< 1,5

Полное значение на входе

0,5 Вскз (I+Q)скз

Внутренняя модуляция

EVM

16QAM, root cosine фильтр (α=0,22), 4 Мвыб/с (вых.уровень ≤ 4 дБм)

≤2,0%скз (типичное)

QPSK, root cosine фильтр (α=0,22), 4 Мвыб/с (вых.уровень ≤ 4 дБм)

≤2,0%скз (типичное)

Внешняя модуляция

EVM

CDMA2000/1xEV-D0,1.2288 Mcpc, частота 800 ~ 900 МГц, 1800 ~ 1900 МГц, вых. уровень ≤ 4 дБм)

≤2,0%скз (типичное)

ACPR

≥ 70 дБ

ГЕНЕРАТОР I/Q ОГИБАЮЩЕЙ

Выходной импеданс

50 Ом (номинал.)

Выходное напряжение

Диапазон установки

0,02 Вп-п ~1,5 Вп-п

Разрешение

1 мВ

АЧХ неравномерность (@1 МГц)

≤10 МГц

< 0,5 дБ (номинал.)

≤30 МГц

< 1,0 дБ (номинал.)

I/Q дисбаланс

Магнитуда

< 0,1 дБ (номинал.) ≤10 МГц
< 0,2 дБ (номинал.) ≤30 МГц

Нелинейность фазы

200 пс (номинал.) ≤10 МГц
500 пс (номинал.) ≤30 МГц

SFDR

Синус (≤30 МГц)

> 50 дБ (номинал.)

Память формы сигнала

Длина памяти

1 Мвыб ~ 16 Мвыб с шагом 1 выборка

Разрешение

14 бит

Время загрузки 1 Мвыб.

< 10 c (номинал.)

Энергонезависимая память

96 Мб

Дискретизация

Диапазон

1 кГц ~50 МГц

Разрешение

0,01 Гц

Запуск

Режим запуска

Авто, ручной, внешний, по шине (USB, LAN)

Внешний запуск с задержкой

Диапазон установки

0 ~ (2E16-1)

Разрешение

1

Запрет внешнего запуска

Диапазон установки

0 ~ (2E16-1)

Разрешение

1

Длительность импульса

> 20 нс (номинал.)

ВХОДЫ И ВЫХОДЫ

РАЗЪЕМЫ НА ПЕРЕДНЕЙ ПАНЕЛИ

RF выход

Импеданс

50 Ом (номинал.)

Разъем

N "мама"

Вход сигнала внешней модуляции

Импеданс

100 кОм /600 Ом /50 Ом (номинал.)

Связь

AC/DC

Чувствительность

1 Впп для указанной глубины модуляции или отклонения

Разъем

BNC "мама"

Выход внутреннего модуляционного генератора

Импеданс

50 Ом (номинал.)

Разъем

BNC "мама"

РАЗЪЕМЫ НА ЗАДНЕЙ ПАНЕЛИ

Вход внешнего запуска

Импеданс

1 кОм (номинал.)

Разъем

N "мама"

Уровень запуска

3,3 В TTL

Выход сигнала достоверности

Выходное напряжение

0 В / 3,3 В (номинал.)

Разъем

BNC "мама"

Вход или выход импульса

Импеданс

50 Ом (номинал.)

Выходное напряжение

0 В / 3,3 В (номинал.)

Вход для внешнего опорного генератора (10 МГц)

Импеданс

50 Ом (номинал.)

Разъем

BNC "мама"

Выход опорного генератора (10 МГц)

Импеданс

50 Ом (номинал.)

Разъем

BNC "мама"

Вход / Выход генератора I/Q огибающей

Импеданс

50 Ом (номинал.)

Разъем

BNC "мама"

ИНТЕРФЕЙСЫ НА ЗАДНЕЙ ПАНЕЛИ

USB-host

Разъем

тип А

Протокол

Версия 2.0

USB-device

Разъем

тип B

Протокол

BNC "мама"

LAN

LXI

10/100 Base, RJ-45

ОБЩИЕ ХАРАКТЕРИСТИКИ

Дисплей

Тип

ЖК TFT

Разрешение

480 x 272

Размер

4,3"

Память

Запоминающее устройство (внутреннее)

Flash энергонезависимая, USB диск не поддерживается

Объем памяти (внутреннего устройства)

96 Мб

Питание

Напряжение AC

100 В ~ 240 В

Частота AC

45 Гц ~ 440 Гц

Потребляемая мощность (со всеми опциями)

70 Вт (типичное), максимально 100 Вт

Рабочие условия

Температура

0°С ~ 50°С

Относительная влажность

≤ 95% (0°С ~ 30°С)
≤ 75% (30°С ~ 40°С)

Габаритные размеры

W x H x D

364 мм х 112 мм х 420 мм

Вес

8,03 кг
