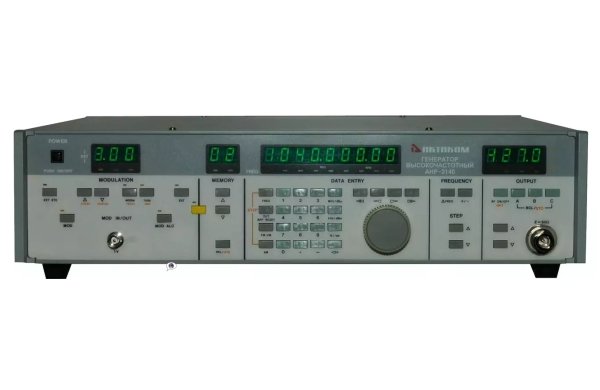

Генератор высокочастотный AKTAKOM АНР-2140
Генератор АМ/ЧМ. Частотный диапазон: 10 кГц…1040 МГц. Точность 1,5 ppm. Разрешение 10 Гц (520 МГц). Амплитуда вых.сигнала: -127 дБм…+6 дБм (0,2 мкВ...892мВ). Режимы: АМ/ЧМ/ФМ. Внутренняя, внешняя модуляция. Память: 100 настроек. Размеры: 430х120х450 мм. Вес: 12,2 кг
| Общие характеристики | |
| Параметры дисплея | Основной дисплей (частота) - 9 разрядов, LED Дисплей модуляции - 3 разряда, LED Дисплей выходного уровня - 4 разряда, LED Дисплей памяти - 2 разряда, LED |
| Память | 100 ячеек (частота, модуляция, выходной уровень) 3 ячейки (ВЧ выход) |
| Предустановки | FM: 3,5 кГц; 22,5 кГц; 75 кГц AM: 30% |
| Напряжение питания | 100/117/220/240 В 50/60 Гц |
| Размеры | 430х100х420 мм |
| Вес | 12,2 кг |
| Частотные характеристики | |
| Диапазон | 10 кГц…1040 МГц |
| Разрешение | 10 Гц (10 кГц…500 МГц) 20 Гц (500 МГц…1040 МГц) |
| Точность | ±1 ppm |
| Параметры модуляции | |
| Типы модуляции | АМ, ЧМ, ФМ |
| Источник модуляции | внутренний, внешний |
| Внутренняя модуляция | Частота: 400 Гц; 1кГц Искажения: <1% |
| Внешняя модуляция | Диапазон: 10 Гц…50 кГц Входной уровень: 0,9…1,1 Вскз Входной импеданс: 100 кОм |
| Частотная модуляция (FM) | |
| Девиация частоты | 0…100 кГц (1 МГц…1040 МГц) Fнес*10% ( |
| Разрешение | 10 Гц (девиация 0…10 кГц) 100 Гц (девиация 10 кГц…100 кГц) |
| Точность | ±5% (Fмод= 400 Гц/1 кГц) |
| Нелинейность АЧХ | ±0,5 дБ (50 Гц…50 кГц) |
| Общие искажения | < 0,5 % (Fнес <2% (Fмод=1 кГц, макс.девиация, Fнес>250 кГц) |
 |
 |
 |
| Частотная модуляция DC (DC FM) | |
| Девиация частоты | 0…40 кГц (500 МГц…1040 МГц) 0…20 кГц (250 МГц…500 МГц) 0…10 кГц (125 МГц…250 МГц) 0…5 кГц (62,5 МГц…125 МГц) 0…1 кГц (<62,5 МГц) |
| Разрешение | 10 Гц (0…10 кГц девиация) 100 Гц (10 кГц…40 кГц девиация) |
| Частота модуляции | DC…2 кГц (200 Мсэмп/сек) |
| Фазовая модуляция (PM) | |
| Диапазон | 0…10 радиан |
| Разрешение | 0,01 радиан |
| Нелинейность АЧХ | ±1,0 дБ (10 Гц…10 кГц) |
| Точность девиации | ±5% (Fмод=1 кГц) |
| Амплитудная модуляция (AM) | |
| Коэффициент АМ (глубина модуляции) | 0….99,5% |
| Разрешение | 0,5 % |
| Точность | ±4% от глубины модуляции |
| Нелинейность АЧХ | ±0,5 дБ (50 Гц…15 кГц) |
| Амплитудные характеристики | |
| Амплитуда | -127 дБм…+6 дБм (0,2 мкВ…892 мВ) |
| Разрешение | 0,1 дБ |
| Точность | ±1 дБ (10 кГц…1040 МГц, >-10 дБм) ±2 дБ (10 кГц…1040 МГц, |
| Нелинейность АЧХ | ±0,5 дБ (10 кГц…1040МГц и уровне -10дБм…+6дБм) |
| КСВН | <1,5:1 (<-10дБм) |
| Выходной импеданс | 50 Ом |
| Единицы измерения | дБм, дБмкВ |
| Ложные искажения | 62,5 МГц, 0 дБм) |
| Шумовые остаточные искажения несущей | <0,05 % (для AM) |
Комплектация
| • Прибор • ВЧ кабель (N-тип - N тип) • Габариты в упаковочной таре 550х290х560 мм, вес 12,2 кг. |
