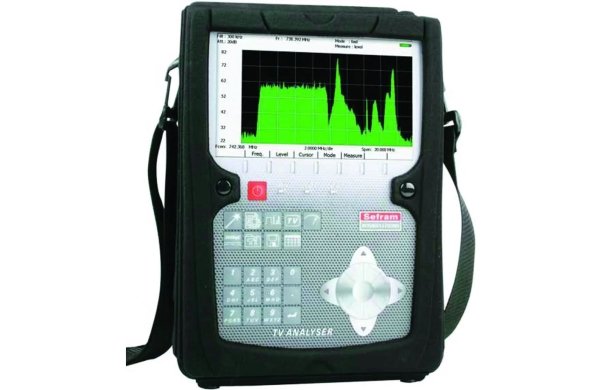

Прибор SEFRAM 7861HD существенно экономит время при настройке антенн благодаря быстродействию, технологиями NIT, Cell-ID, переходным характеристикам, режиму checksat (поиск спутников) и автонастройке.
При весе всего лишь 2,1 кг, прибор идеально подходит для всех измерений в полевых условиях. Его компактность обеспечивает надежность и удобство в эксплуатации.
Прибор SEFRAM 7861HD выполняет все необходимые измерения DVB-T, DVB-H (COFDM); MPEG2 и MPEG4, DVB-S и DVB-S2 (QPSK/8PSK). Панорамный дисплей отображает все параметры выбранного канала.
Считывать данные измерений с панорамного 7-дюймового ЖК-дисплея (16:9) значительно удобнее, чем с любого другого аналогичного прибора.
Особенности:
- Панорамный цветной ЖК-дисплей, 17,8 см
- Поддержка приема цифрового и спутникового вещания
- Удобный рабочий режим Checksat (поиск спутников)
- Любые измерения стандартов DVB-T, DVB-H, DVB-S и DVB-S2
- Время зарядки аккумулятора – 1 час
- Прочная переносная сумка
- Герметичная передняя панель с сенсорными кнопками
- Измерения в сетях Wi-Fi*
- Упрощенная процедура обновления встроенного ПО: Флэш-накопитель с портом USB
- Вес: не более 2,1кг
Технические характеристики:
| Модификации прибора | SEFRAM 7861HD | SEFRAM 7862HD | SEFRAM 7863HD | SEFRAM 7865HD | SEFRAM 7866HD |
| Диапазоны частот | Наземный 45-865МГц Спутник 950-2150МГц | Наземный 45-865МГц Спутник 950-2150МГц | Кабельный / Наземный 5-865МГц |
Наземный 5-865 МГц Спутник 950-2150МГц | Наземный 5-865МГц Спутник 950-2150МГц |
| DVB-T, DVB-H / COFDM | + | + | + | + | |
| DVB-S. DVB-S2 / 8PSK-QPSK | + | + | + | + | |
| DVB-C / OAM | + (45-865 МГц) | + | + | + | |
| DVB-C / QAM с обратным трактом | + | ||||
| TV по стандарту MPEG-2, MPEG-4 | + | + | + | + | + |
| Быстрый спектральный анализ | + | + | + | + | + |
| Режим Check sat (спутники) | + | + | + | + | |
| Аудио/видео PID, созвездия | + | + | |||
| Графическое отображение данных | + | + | |||
| DiSEqC 1.2 | + | + | +,полностью | +, полностью | |
| Выходные сигналы GPS и ASI | + | ||||
| Измерения в сетях Wi-Fi | + | + * | +* | + * |
* с дополнительными принадлежностями
| Характеристики | Наземная связь | Спутниковая связь | |
| Частота | |||
| Диапазон | 45-865 МГц | 950-2150 МГц | |
| Разрешение | измерения - 25 кГц, отображения - 1 кГц | измерения 25 кГц, отображения - 1 кГц |
|
| Измерение уровней сигналов | |||
| Динамический диапазон | 20-120 дБмкВ | 30-110 дБмкВ | |
| Минимальный уровень шума | 5 дБмкВ (типовой) | ||
| Единицы измерения | дБмкВ, дБмВ, дБм, В | дБмкВ, дБмВ, дБм, В | |
| Погрешность измерений | ±2 дБ ± 0,05 дБ/°C | ±3 дБ ± 0,05 дБ/°C | |
| Разрешение | 0,1 дБ | 0,1 дБ | |
| Фильтры | Автоматические по выбранному стандарту 100 - 300 кГц | ||
| Вход | BNC 75 Ом | BNC 75 Ом | |
| Максимальное допустимое напряжение | 80 В постоянного тока, 80 В ср. кв. переменного тока 50 Гц | 80 В постоянного тока, 80 В ср. кв. переменного тока 50 Гц |
|
| Стандарты | B, G, D, K, I, L, M, N, FM, несущая, C-OFDM | PAL, SECAM, NTSC, DVB-S, DVB-S2, DSS | |
| Измерения | V, C/N, V/A1, V/A2 согласно выбранному стандарту | RF, C/N | |
| Спектральный анализ | |||
| Время развертки | типовое - 100 мс (10 имп./с) | типовое - 100 мс (10 имп./с) | |
| Фильтры | Автоматические для данного диапазона (100, 300, 1000 кГц) | 1 МГц | |
| Аттенюатор | Автоматический для данной частоты (0-60 дБ с шагом 5 дБ) | Автоматический для данной частоты (0-60 дБ с шагом 5 дБ) |
|
| Динамическая характеристика | 60 дБ (10 дБ/дел.); 30 дБ (5 дБ/дел.) |
60 дБ (10 дБ/дел.); 30 дБ (5 дБ/дел.) | |
| Шкала | от 10 МГц до полного значения с шагом 1, 2, 5 | от 50 МГц до полного значения с шагом 1, 2, 5 | |
| Схема измерений | |||
| Емкость | выбор из 12 программ | ||
| Отображение | графическое или текстовое | ||
| Режим Checksat | |||
| - | Быстрый поиск спутника, простое или двойное шумоподавление | ||
| - | 30 спутников с загрузкой базы данных для Европы | ||
| - | 4 транспондера на спутник с возможностью внесения изменений | ||
| Память | |||
| Тип | внутренняя, нестираемая | ||
| Данные | место, измеряемая величина (уровень, BER/MER, частоты, спектр,…) | ||
| Емкость | 512 кБ (до 1000 файлов или папок) | ||
| Вспомогательные входы и выходы | |||
| Интерфейс USB | разъем mini-USB | ||
| Электропитание | разъем 5,5 мм, 15 В max., 5 A max | ||
| Внешнее питание и управление | |||
| Напряжение | 5/13/18 В, 500 мА, max | 13/18 В, 500 мА, max | |
| Тип DiSEqC | DiSEqC 1.2 | ||
| 22 кГц | 22 кГц, MiniDiSEqC, ToneBurst | ||
| Цифровые измерения | C-OFDM | DVB-S | DVB-S2 |
| Битовый коэффициент ошибок (BER) | CBER (до Витерби) VBER (после Витерби) UNC (утерянные пакеты) | CBER, VBER, UNC | LDPC, BCH, PER |
| Коэффициент ошибок модуляции (MER) | 5-35 дБ | 0-20 дБ | |
| Скорость передачи символов | - | DVB-S: 1-45Mс/с, DVB-S2: 1-36МГц (QPSK); 1-31Mс/с (8PSK) |
|
| Полоса пропускания | 6 МГц, 7 МГц, 8 МГц | - | |
| Созвездия | автоматически | QPSK и 8PSK | |
| Скорость FEC (Витерби) | автоматически | 1/2, 2/3, 3/4, 5/6, 7/8, 8/9, 9/10 (авто) | |
| Стандарты | EN 300-744 | EN 300-421 | EN302 307 |
| Переходная характеристика | |||
| Динамическая | 20 дБ | - | |
| Единицы измерения | мкс, км, мили | - | |
| Система NICAM | |||
| Диапазон частот | 45-865 МГц | ||
| Стандарт | B, G, D, K, I, L | ||
| Определение ошибки | BER (с четностью) | ||
| Символьная скорость | 728 kbits/s (кбит/с) | ||
| Стандарты | EN 300-163 | - | |
| Отображение ТВ-изображения | |||
| Аналоговые программы | поддерживаются | - | |
| Цифровые программы (некодированные) | поддерживаются, C-OFDM | поддерживаются | |
| Общие характеристики | |||
| Дисплей | цветной LCD TFT, 17,8 см 16/9 с фоновой подсветкой, 800x480 точек (Wide VGA) | ||
| Интерфейсы | 2 порта USB (типа A и mini-B) и Ethernet | ||
| Электропитание | сетевой адаптер 110/230 В, разъем 5,5 мм, 15 В 4,5 А | ||
| Аккумулятор | LiOn, мощностью 70 Вт | ||
| Автономная работа | не менее 3 часов без подзарядки | ||
| Встроенное зарядное устройство | обеспечивает зарядку на 80% за 1 час | ||
| Диапазон рабочих температур | 0°C… 40°C | ||
| Температура хранения | -10°C… 60°C | ||
| ЭМС и безопасность | соответствуют стандартам NF-EN 61362-1 / NF-EN 61326-3 / NF-EN 61010-1 | ||
| Габаритные размеры | 205 x 90 x 290 мм | ||
| Вес | 2,1 кг (с аккумулятором и сумкой) | ||
Поставляется с сетевым адаптером (90-245 В); переносной сумкой, адаптером F/BNC и руководством пользователя.
Доп. принадлежности:
- Сумка для принадлежностей # 978656500
- Блок питания от автомобильного прикуривателя (# 978361000)
- Адаптер Wi-Fi # 978651000,
- Адаптер F/BNC: # 213200011
- Комплект TR7836: Кабель USB + ПО TR7836 (CD-ROM) для Windows®
- Адаптер BNC/TV: # 213200010
Программное обеспечение: TR7836, общее для всех ТВ-приборов SEFRAM.
