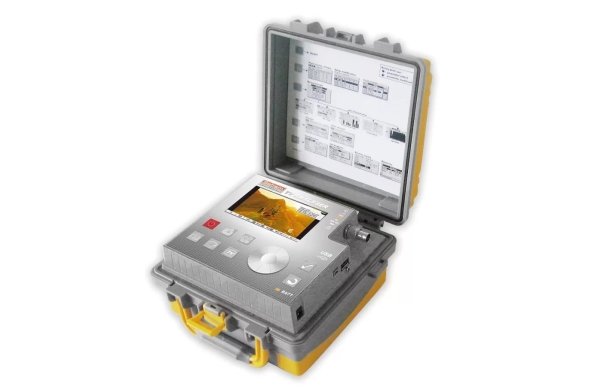

Измеритель сигналов цифрового телевидения стандарта DVB-S и DVB-S2 Sefram 7808

Артикул: 1-345917

Прибор 7808 обеспечивает все измерения по стандартам DVB-S и DVB-S2. Поддержка модуляции QPSK и 8PSK. Возможность отображения квадратурной диаграммы. Прибор 7808 позволяет работать в режиме быстрой проверки спутников (при установке спутниковых антенн). При этом пользователь имеет как визуальное отображение информации, так и звуковое сопровождение, что позволяет существенно сэкономить время установки и проверки оборудования. Модель 7808 имеет яркий ЖК-дисплей (LCD-TFT) для вывода результатов измерений и для отображения незакодированных ТВ программ (MPEG-2 и MPEG-4).


Идеальный помощник для проведения измерений и полной проверки сигналов вещательных систем (стандарты DVB-Sи DVB-S2)

Отображение ТВ программ качества SD* и HD*



Прочность и удобство в работе

С помощью всего 5 кнопок на передней панели обеспечивается прямой доступ ко всем измерениям. Кроме того, на верхней крышке имеется памятка с информацией обо всех функциях и меню. Новый прочный и жёсткий корпус разработан специально для длительного использования в полевых условиях, он защищает чувствительные к повреждениям детали прибора.


Измерения по стандартам DVB-S и DVB-S2
Прибор 7808 обеспечивает все измерения по стандартам DVB-Sи DVB-S2. Поддержка модуляции QPSK и 8PSK. Возможность отображения квадратурной диаграммы.

Режим FastChecksat(быстрой проверки спутников)

Прибор 7808 позволяет работать в режиме быстрой проверки спутников (при установке спутниковых антенн). При этом пользователь имеет как визуальное отображение информации, так и звуковое сопровождение, что позволяет существенно сэкономить время установки и проверки оборудования.


Цветной ЖК-дисплей с возможностью отображения программ MPEG-2 и MPEG-4

Модель 7808 имеет яркий ЖК-дисплей (LCD-TFT) для вывода результатов измерений и для отображения незакодированных (*) ТВ программ (MPEG-2 и MPEG-4).

Интерфейс USB


В приборе 7808 имеется два порта USB- интерфейса, которые используются для бесплатного обновления и прошивки встроенных программ. Они могут также использоваться для передачи данных в персональный компьютер в целях подготовки отчетов измерений.





Технические характеристики
SEFRAM 7808
Частота

Диапазон
950-2150 МГц
Разрешение
1 МГц

Измерения уровня



Динамический диапазон

40-120 дБмкВ

Единицы измерений

дБмкВ, дБмВ, дБм, В

Погрешность
±2 дБ +/- 0,05 дБ/°C
Разрешение
0,1 дБ

Измерительный фильтр

1 МГц
Стандарты

PAL, SECAM, NTSC, DVB-S, DVB-S2, DSS

Анализ спектра



Частота развёртки

350 мс типовое значение, 400 точек
Фильтр
1 МГц
Аттенюатор

Автоматический  (от 0 до 60 дБ с шагом 10 дБ)

Динамический диапазон (отображение)

60 дБ (10 дБ/деление)
Диапазон
0, 5, 10, 20, 50, 100, 200, 500, 1000 МГц и полный диапазон

Карта измерений


Ёмкость
Прокручивание 50 программ (макс.)
Отображение
Текстовый

Режим проверки спутников



Быстрый поиск спутника, 30 спутников, макс.
4 транспондера на спутник (NIT)
Память

Программы

Частотные карты, измерения, спектр, квадратурные диаграммы, эхо-сигналы

Ёмкость

1000 файлов максимум

Вход Выход

Интерфейс
USB A и USB mini B

Вход источника питания

15 В постоянного тока, 1 А, разъем 5.5 мм

Внешнее напряжение


Напряжение
5/13/18/24, 500 мА максимум (300 мА макс для напряжения 24 В)

Протокол DiSEqC

DiSEqC 1.2: тарелки, связанные и несвязанные свитчи

22 кГц (мини DiSEqC)

22 кГц / 0.6 В пост.тока

SatCR
Расширение протокола DiSEqC, 8 слотов, макс.

Измерения сигналов

DVB-S / DVB-S2* / DSS

Коэффициент битовых ошибок (BER)

CBER, VBER, UNC, LDPC*, BCH*, PER*

Интенсивность ошибок модуляции (MER)
0-20 дБ

Символьная скорость

1 - 45 млн.выборок /сек

Скорость по Витерби

1/2, 2/3, 3/4, 3/5*, 4/5*, 5/6, 6/7, 7/8, 8/9*, 9/10* (авто)

Квадратурная диаграмма

Графическое отображение
Стандарты
ETS 300-421 / ETS 302 307

Аудио и видео декодирование


Аудио
Цифровой ТВ звук: AAC, HE-AAC, Dolby Digital, Dolby Digital Plus
Видео

Цифровые ТВ программы: MPEG2, MPEG4 576i, 720p, 1080i (незакодированные)

ВЧ вход


Разъём

75 Ом (разъем BNC или F типа с переходником),

Максимальное входное напряжение

80 В постоянного тока, 80 В среднеквадратичное значение / 50 Гц

Общие характеристики


Дисплей
Цветной ЖК-дисплей (TFT), 4.3” (16:9), с подсветкой

Источник питания

Сетевой адаптер ~100 – 240 В, 15В пост.тока, 1А максимум

Батареи (несъемные)

ионно-литиевая батарея, 10.8 В / 2.25 А·ч, (200 циклов зарядки/разрядки)

Автономная работа

2 часа 15 минут с изображением HD TV и удаленным питанием

Время зарядки

Полная зарядка 2ч.15мин. (с выключенным прибором)

Рабочая температура

От -5°C до 45°C

Температура хранения

От -10°C до 60°C

Электромагнитная совместимость

Стандарты EN-61010-1, EN61326-A1 и A2, EN55022 (B)

Размеры
200 x 190 x 100 мм
Вес
1,5 кг



Комплект поставки:   сетевой адаптер зарядки, руководство по эксплуатации (CD-ROM), переходник F/BNC и F/F, ремень для переноски

Дополнительные принадлежности

Кабель USB: тип A до мини B: P/N 978551100

Переходник для автомобильного прикуривателя: P/N 978361000

Переходник F/F: P/N 213200015
