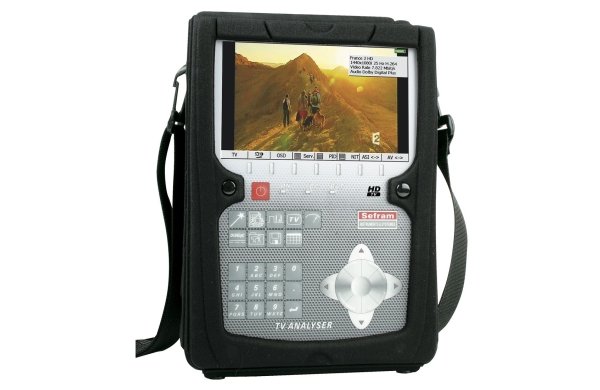

Прибор SEFRAM 7861HDT2 существенно экономит время при настройке антенн благодаря быстродействию, технологиями NIT, Cell-ID, переходным характеристикам, режиму checksat (поиск спутников) и автонастройке.
При весе всего лишь 2,1 кг, прибор идеально подходит для всех измерений в полевых условиях. Его компактность обеспечивает надежность и удобство в эксплуатации.
Прибор SEFRAM 7861HDT2 выполняет все необходимые измерения DVB-T, DVB-T2, DVB-H (COFDM); MPEG2 и MPEG4, DVB-S и DVB-S2 (QPSK/8PSK), DVB-C. Панорамный дисплей отображает все параметры выбранного канала.
Считывать данные измерений с панорамного 7-дюймового ЖК-дисплея (16:9) значительно удобнее, чем с любого другого аналогичного прибора.
Особенности:
- Панорамный цветной ЖК-дисплей, 17,8 см
- Поддержка приема цифрового и спутникового вещания
- Удобный рабочий режим Checksat (поиск спутников)
- Любые измерения стандартов DVB-T, DVB-T2, DVB-H, DVB-S и DVB-S2
- Время зарядки аккумулятора – 1 час
- Прочная переносная сумка
- Герметичная передняя панель с сенсорными кнопками
- Измерения в сетях Wi-Fi*
- Упрощенная процедура обновления встроенного ПО: Флэш-накопитель с портом USB
- Вес: не более 2,1кг
Технические характеристики:
| Модификации прибора | SEFRAM 7861 | SEFRAM 7861HDT2 | SEFRAM 7862HDT2 | SEFRAM 7865HDT2 | SEFRAM 7866HDT2 |
| Диапазоны частот | Наземный 45-865 МГц Спутник 950-2150 МГц | Наземный 45-865 МГц Спутниковый 950-2150 МГц |
Наземный 45-865 МГц Спутниковый 950-2150 МГц |
Наземный 5-865 МГц Спутниковый 950-2150 МГц |
Наземный 5-865 МГц Спутниковый 950-2150 МГц |
| DVB-T/H | + | + | + | + | + |
| DVB-S, DVB-S2 | + | + | + | + | + |
| DVB-C | + (45-865 МГц) | + | + | ||
| Отображение TV MPEG2 | + | + | + | + | + |
| TV по стандарту MPEG-4 - H264 (HD TV) | + | + | + | + | |
| Быстрый спектральный анализ | + | + | + | + | + |
| Режим Check sat (спутники) | + | + | + | + | + |
| Диаграмма созвездия с увеличением | + | + | + | ||
| Аудио/видео PID, созвездия | + | + | |||
| Графическое отображение данных | + | + | |||
| OSD, Аудио и видео PID | + | + | |||
| Измерения в сетях Wi-Fi | + * | + * | + * | + * | + * |
| TS-ASI вход/выход | + | + | |||
| GPS | + |
* с дополнительными принадлежностями
| Характеристики | Наземная связь | Спутниковая связь | ||
| Частота | ||||
| Диапазон | 45-865 МГц | 950-2150 МГц | ||
| Разрешение | измерения - 25 кГц, отображения - 1 кГц | измерения 25 кГц, отображения - 1 кГц |
||
| Измерение уровней сигналов | ||||
| Динамический диапазон | 20-120 дБмкВ | 30-110 дБмкВ | ||
| Минимальный уровень шума | 5 дБмкВ (типовой) | - | ||
| Единицы измерения | дБмкВ, дБмВ, дБм, В | дБмкВ, дБмВ, дБм, В | ||
| Погрешность измерений | ±2 дБ ± 0,05 дБ/°C | ±3 дБ ± 0,05 дБ/°C | ||
| Разрешение | 0,1 дБ | 0,1 дБ | ||
| Фильтры | Автоматические по выбранному стандарту 100 - 300 кГц | 1 МГц | ||
| Стандарты | B, G, D, K, I, L, M, N, FM, несущая, DVB-C, DVB-T/H, DVB-T2. | PAL, SECAM, NTSC, DVB-S, DVB-S2, DSS | ||
| Вход | 75 Ом, F и BNC (адаптер в комплекте) | 75 Ом, F и BNC (адаптер в комплекте) | ||
| Максимальное допустимое напряжение | 80 В постоянного тока, 80 В ср. кв. переменного тока 50 Гц | 80 В постоянного тока, 80 В ср. кв. переменного тока 50 Гц |
||
| Измерения | V, C/N, V/A1, V/A2 согласно выбранному стандарту | RF, C/N | ||
| Спектральный анализ | ||||
| Время развертки | типовое - 100 мс (10 имп./с) | типовое - 350 мс (10 имп./с) | ||
| Фильтры | Автоматические для данного диапазона (100, 300, 1000 кГц) | 1 МГц, 3 МГц, 10 МГц | ||
| Аттенюатор | Автоматический для данной частоты (0-50 дБ с шагом 10 дБ) | Автоматический для данной частоты (0-50 дБ с шагом 10 дБ) |
||
| Динамическая характеристика | 60 дБ (10 дБ/дел.) | 60 дБ (10 дБ/дел.) | ||
| Шкала | от 5 МГц до полного значения с шагом 1, 2, 5 | от 5 МГц до полного значения с шагом 1, 2, 5 | ||
| Схема измерений | ||||
| Емкость | выбор из 11 программ | |||
| Отображение | графическое или текстовое | |||
| Режим Checksat | ||||
| - | Быстрый поиск спутника, простое или двойное шумоподавление | |||
| - | 30 спутников с загрузкой базы данных для Европы | |||
| - | 4 транспондера на спутник с возможностью внесения изменений | |||
| Память | ||||
| Тип | внутренняя, нестираемая, USB-флэш (в комплект не входит) | |||
| Данные | место, измеряемая величина (уровень, BER/MER, частоты, спектр,…) | |||
| Емкость | 320 Ko (до 1000 файлов или папок) | |||
| Вспомогательные входы и выходы | ||||
| Интерфейс USB | разъем USB A и USB mini B, 10baseT Ethernet (RJ45) | |||
| Электропитание | разъем 5,5 мм, 15 В max., 5 A max | |||
| Внешнее питание и управление | ||||
| Напряжение | 5/13/18/24 В, 500 мА, max (300 мА для 24 В) | 13/18 В, 500 мА, max | ||
| Тип DiSEqC | - | DiSEqC 1.2, dish rotor control, committed & uncommitted switches | ||
| 22 кГц | - | 22 кГц, ToneBurst | ||
| SatCR | - | DiSEqC protocol extension, control of 8 slots max. | ||
| Цифровые измерения | DVB-T/H | DVB-T2 | DVB-S | DVB-S2 |
| Битовый коэффициент ошибок (BER) | CBER (до Витерби) VBER (после Витерби) UNC (утерянные пакеты) |
LDPC, BCH, FER (frame error) |
CBER, VBER, UNC | LDPC, BCH, PER |
| Коэффициент ошибок модуляции (MER) | 5-35 дБ | 5-35 дБ | 0-20 дБ | |
| Скорость передачи символов | - | - | DVB-S: 1-45Mс/с, DVB-S2: 1-36МГц (QPSK); 1-31Mс/с (8PSK) |
|
| Полоса пропускания | 6 МГц, 7 МГц, 8 МГц | 5MHz, 6MHz, 7 MHz, 8 MHz | - | |
| Созвездия | QPSK, 16 and 64QAM, автоматически | QPSK, 16, 64 and 256QAM, автоматически | QPSK и 8PSK | |
| Скорость FEC (Витерби) | 1/2, 2/3, 3/4, 5/6, 7/8, (автоматически) | 1/2, 2/3, 3/4, 5/6, (автоматически) | QPSK DVB/S: 1/2, 2/3, 3/4, 5/6, 6/7, 7/8 (auto); QPSK DVB-S2: 2/5, 1/2, 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 (auto); 8PSK DVB-S2: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 (auto). |
|
| Стандарты | ETS 301-701 | ETS 302-755 | ETS 302-755 | EN 302-307 |
| Переходная характеристика | ||||
| Динамическая | 30 дБ, 75 км (in 8) | 50 дБ, -75 км +75 км (in 8k) | - | |
| Единицы измерения | мкс, км, мили | - | ||
| Система NICAM | ||||
| Диапазон частот | 45-865 МГц | - | ||
| Стандарт | B, G, D, K, I, L | - | ||
| Измерения уровня | да | - | ||
| Эхо-сигналы/импульсная характеристика | ||||
| Динамический диапазон |
30 дБ, 67 км (на 8k) | - | ||
| Единицы измерений | мкс, км, мили | - | ||
| Отображение ТВ-изображения | ||||
| Аналоговые программы | поддерживаются | - | ||
| Цифровые программы (некодированные) | поддерживаются, C-OFDM | поддерживаются | ||
| Общие характеристики | ||||
| Дисплей | цветной LCD TFT, 17,8 см 16/9 с фоновой подсветкой, 800x480 точек (Wide VGA) | |||
| Интерфейсы | 2 порта USB (типа A и mini-B) и Ethernet | |||
| Электропитание | сетевой адаптер 110/230 В, разъем 5,5 мм, 15 В 5 А | |||
| Аккумулятор | LiOn, мощностью 70 Вт | |||
| Автономная работа | не менее 3 часов без подзарядки | |||
| Встроенное зарядное устройство | обеспечивает зарядку на 80% за 1 час | |||
| Диапазон рабочих температур | 0°C… 40°C | |||
| Температура хранения | -10°C… 60°C | |||
| ЭМС и безопасность | EN 55022-A2 / EN 61326-1 / EN 61010-1 | |||
| Габаритные размеры | 210 x 90 x 297 мм | |||
| Вес | 2,1 кг (с аккумулятором и сумкой) | |||
Поставляется с сетевым адаптером (90-245 В); переносной сумкой, адаптером F/BNC и руководством пользователя.
Доп. принадлежности:
- Сумка для принадлежностей # 978656500
- Блок питания от автомобильного прикуривателя (# 978361000)
- Адаптер Wi-Fi # 978651000,
- Адаптер F/BNC: # 213200011
- Комплект TR7836: Кабель USB + ПО TR7836 (CD-ROM) для Windows®
- Адаптер BNC/TV: # 213200010
Программное обеспечение: TR7836, общее для всех ТВ-приборов SEFRAM.
