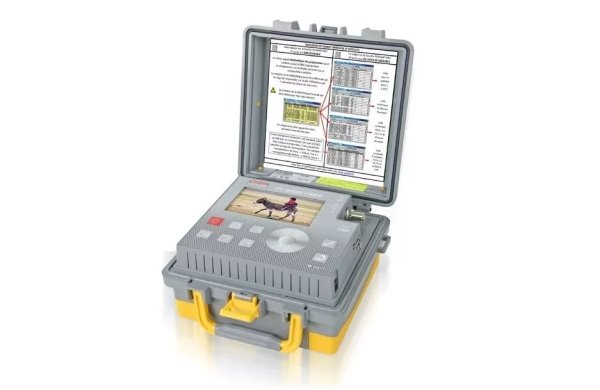

Измеритель сигналов наземного цифрового и спутникового телевидения Sefram 7846

Артикул: 1-345920

SEFRAM 7846: поддерживается дистанционная подача питания 5...24В. Полностью цифровые измерения согласно требованиям стандартов DVB-T, DVB-S и DVB-S2. Цветной ЖК-дисплей для отображения телевизионных программ MPEG-2 и MPEG-4. Поддерживаются все необходимые функции анализа сигналов. Быстрый режим Checksat (Поиск спутников): экономит время при настройке антенн. Интерфейс USB.


Спецификации

Наземный диапазон

Спутниковый диапазон

Частота

Диапазон

45–865 МГц

950–2150 МГц

Разрешение

50 кГц

1 МГц

Измерение уровня

Динамический диапазон

20–120 дБмкВ

40–110 дБмкВ

Единицы измерения

дБмкВ, дБмВ, дБм, В

дБмкВ, дБмВ, дБм, В

Точность

±2 дБ ± 0,05 дБ/°C

±2 дБ ± 0,05 дБ/°C

Разрешение

0,1 дБ

0,1 дБ

Фильтры измерений

300 кГц

1 МГц

Стандарты

B, G, D, K, I, L, M, N, FM, DVB-T/H

PAL, SECAM, NTSC, DVB-S, DVB-S2, DSS

Цифровые измерения

DVB-T/H

DVB-S / DVB-S2* / DSS

Измерение коэффициента битовых ошибок:





BERi (до обработки по алгоритму Витерби)

BERo (после обработки по алгоритму Витерби)

UNC/PER (потерянные пакеты), NM (запас по помехоустойчивости)





BERi, BERo, UNC, PER, LKM

Интенсивность ошибок модуляции (MER)

0–35 дБ

0–20 дБ

Скорость передачи символов

-

1–45 миллионов символов в секунду

Полоса пропускания

5, 6, 7 или 8 МГц

-

Алгоритм Витерби

1/2, 2/3, 3/4, 5/6, 7/8 (автоматически)

1/2, 2/3, 3/4, 3/5*, 4/5*, 5/6, 6/7, 7/8, 8/9*, 9/10* (автоматически)

Защитный интервал

1/32, 1/16, 1/8, 1/4 (автоматически)

-

Несущие

2k / 8k (автоматически)

-

Диаграмма Constellation (набор реализуемых состояний сигналов)

графическое отображение с масштабированием

графическое отображение с масштабированием

Стандарт

EN 301-701

ETS 300-421 / ETS 302 307

Анализ спектра

Скорость качания частоты

150 мс (типовое значение), 400 точек

350 мс (типовое значение), 400 точек

Фильтр

1 МГц

1 МГц

Аттенюатор

автоматический (0 ... 60 дБ, с шагом 10 дБ)

автоматический (0 ... 60 дБ, с шагом 10 дБ)

Динамический диапазон (отображение)

60 дБ (10 дБ/деление)

60 дБ (10 дБ/деление)

Интервал

0, 5, 10, 20, 50, 100, 200, 500 МГц и весь диапазон

0, 5, 10, 20, 50, 100, 200, 500, 1000МГц и весь диапазон

Режим Checksat



-

быстрый поиск спутников



-

максимум 30 спутников



-

4 транспондера на спутник с NIT

Схема измерений

Емкость

максимум 50 программ

Отображение

текст

Диаграмма Constellation (набор реализуемых состояний сигналов)

Дисплей

графическое отображение с масштабированием X1, X2, X3

Память

Данные

схемы распределения частот, измерения, спектры, диаграммы реализуемых состояний сигналов, эхо-сигналы

Емкость

максимум 1000 файлов

Вход/выход

Интерфейс

A (USB) иB (mini-USB)

Вход для подачи питания

15 В / 1 А, разъем 5,5 мм

Дистанционное питание

Напряжение

5/13/18/24 В, максимум 500 мА (максимум 300 мА для 24 В)

DiSEqC

-

DiSEqC 1.2: параболические антенны, согласованные и несогласованные коммутаторы

22 кГц(mini DiSEqC)

-

22 кГц / 0,6 В

SatCR

-

расширение протокола DiSEqC, максимум восемь интервалов

Высокочастотный вход

Соединитель

75 Ом (поставляются адаптеры F/BNC)

Максимальное входное напряжение

80 В постоянного тока, 80 В (эфф.) / 50 Гц

Декодирование аудио и видеосигналов

Аудио

цифровоеТВ: AAC, HE-AAC, Dolby Digital, Dolby Digital Plus

Видео

цифровые телевизионные программы: MPEG2, MPEG4 576i, 720p, 1080i (некодированное вещание)

Общие спецификации

Дисплей

Цветной жидкокристаллический дисплей с диагональю 4,3 дюйма (16:9), с подсветкой

Подача питания

Сетевой адаптер 100 ... 240 В, выход 15 В постоянного тока / 1 А

Батарея (неизвлекаемая)

Ионно-литиевая батарея, 10,8 В/2,25 Ач (срок службы – 200 циклов зарядки/разрядки)

Автономный режим

2 часа 15 минут (типовое значение) с телевизионной картинкой высокой четкости (HD) и дистанционным питанием

Время зарядки

полная зарядка батареи за 2 часа 15 минут (при выключенном измерителе)

Рабочая температура

-5 °C...45 °C

Температура при хранении

-10 °C...60 °C

Требования по ЭМС и безопасности

EN-61010-1, EN61326-A1 и A2, EN55022 (B)

Габаритные размеры

200 x 190 x 100 мм

Вес

1,5 кг

Гарантия

1 год
