Снят с производства. По подбору замены обращайтесь к менеджерам компании.

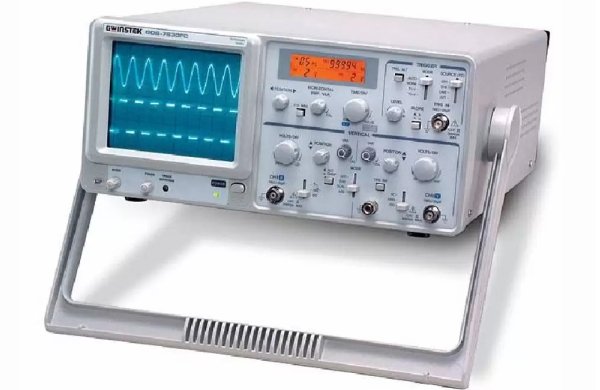

| Осциллограф аналоговый GW Instek GOS-7630FC со встроенным частотомером • Полоса пропускания 0…30 МГц • Встроенный 5-ти разрядный частотомер • ЖК-индикатор: индикация Коткл., Кразв., частоты • Высокая чувствительность (1 мВ/дел.) • ТВ синхронизация (TV-V, TV-H) • Модуляция яркости луча (Z-вход) • Автоустановка коэффициента развертки • Выход канала 1 • Высокая надежность |
| Характеристики | ||
| Характеристики | Параметры | Значения |
| Канал вертикального отклонения | Полоса пропускания | 0…30 МГц (-3 дБ) (0…7 МГц при усилении х5) |
| Коэф. отклонения (Коткл.) | 5 мВ/дел...5В\дел (шаг 1-2-5), усиление х5 | |
| Погрешность установки Коткл | ±3% (±5% при 1мВ/дел, 2мВ/дел) | |
| Регулировка Коткл | Плавное перекрытие в 2,5раза | |
| Время нарастания | ≤ 11,7 нс (≤ 50 нс при 1мВ/дел, 2мВ/дел) | |
| Входной импеданс | 1 МОм / 25 пФ | |
| Макс. входное напряжение | 300 В (DC+AСпик. до 1 кГц) | |
| Режимы работы | Канал 1, канал 2, канал 1+2, каналы 1 и 2 прерывисто или поочередно |
|
| Выход канала 1 | ≥ 20 мВ/дел на 50 Ом, частота 50 Гц - 5 МГц | |
| Канал горизонтального отклонения | Коэф. развертки (Кразв.) | 0,2 мкс/дел…0,5 с/дел (шаг 1-2-5), растяжка x10 |
| Погрешность установки Кразв. | ±3% (±5% при растяжке х10) | |
| Регулировка Кразв | Плавное перекрытие в 2,5 раза | |
| Синхронизация | Источники синхронизации | Автовыбор, канал 1, канал 2, сеть, внешний |
| Режимы запуска разверток | Автоколебательный, ждущий, ТВ (кадр, строка) | |
| Уровень внеш. синхронизации | До 300 В (DC+ACпик. до 1 кГц) | |
| Вход внешней синхронизации | 1 МОм / 30 пФ | |
| X-Y Вход | Полоса пропускания | 0…500 кГц (-3 дБ) |
| Коэффициент отклонения | 5 мВ/дел…5 В/дел (±4%) | |
| Разность фаз X-Y | ≤ 3° в диапазоне 0…50 кГц | |
| Z-Вход | Частотный диапазон | 0…2 МГц |
| Чувствительность | ≥ 5 В (макс. до 30 В DC+ACпик. до 1 кГц) | |
| Входное сопротивление | 47 кОм | |
| ЭЛТ | Экран | 8 x 10 дел. (1 дел.=10 мм) |
| Напряжение ускорения | 2 кВ | |
| ЖК-индикатор | Функции | Отображение коэффициента развертки, коэф. отклонения, Х-Y режим, частоты входного сигнала (5 разрядов) |
| Подсветка | Оранжевая | |
| Частотомер | Диапазон | 50 Гц - 30 МГц |
| Число разрядов | 5 | |
| Погрешность измерения | ±0,05%: 50 Гц - 1 кГц, ±0,02%: 1 кГц - 30 МГц | |
| Чувствительность | > 2 деленый по горизонта оси | |
| Общие данные | Напряжение питания | 115 В / 230 В ± 15%, 50 / 60 Гц |
| Комплект поставки | Шнур питания (1), делитель х1 / х10 (2) | |
| Размеры | 310 × 150 × 455 мм | |
| Вес | 8,2 кг | |
