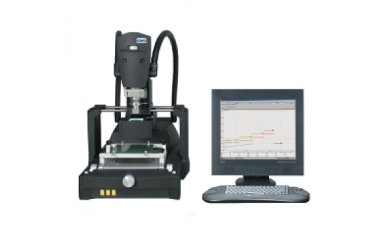

Прецизионная система для монтажа и замены BGA/CSP OKi APR5000-XLS

Артикул: 2-1079

• Мощность верхнего нагревателя: 550 Вт
• Мощность нижнего нагревателя: 2800Вт
• Максимальная температура верхнего воздуха: 450С
• Максимальная температура нижнего воздуха: 350С
• Производительность компрессора: 8, 16 или 24 л/мин
• Максимальный размер компонента: 56 х 56мм
• Максимальный размер платы: 572 х 622мм
• Габариты: 914х914х838мм
• Вес: 100кг




Описание:

Интеллектуальная система обучения машины
Программное обеспечение APR5000 позволяет монтажнику осуществлять первую пайку нового изделия самостоятельно, полностью управляя каждым шагом машины, а все последующие операции с этим изделием будут отрабатываться уже в автоматическом режиме. Выполняя команды монтажника, система осуществляет захват и подъем компонента, флюсует его, а после процедуры совмещения опускает на плату и устанавливает сопло на определенной высоте над компонентом. Все эти перемещения электропривода запоминаются системой для последующего воспроизведения при автоматическом монтаже.
Точная система совмещения компонента и платы
Видеокамера с помощью призмы помещенной между платой и поднятым над ней компонентом, позволяет оператору наблюдать на экране монитора одновременно изображения поверхности платы и компонента со стороны выводов. После виртуального совмещения на экране, призма убирается, и компонент опускается на плату, точно попадая шариками в центр контактных площадок. Особенность системы APR5000 состоит в гарантированной точности этой операции. Достигается это за счет применения специальной видеокамеры высокого разрешения и особой точности исполнения механических деталей привода, опускающего компонент на плату.
Управление термопрофилем
 Программное обеспечение APR5000 позволяет быстро и легко создать новый, или отредактировать уже имеющийся термопрофиль. Перед выполнением первой пайки нового изделия необходимо закрепить на плате от одного до трех термодатчиков. При запуске цикла нагрева показания термодатчиков будут отображаться на мониторе в виде графика реальной температуры в контрольных точках. Задача монтажника при первой пайке, манипулируя температурой воздуха, подаваемого в сопло сверху и обдувающего плату снизу, добиться того, чтобы график реальной температуры в зоне пайки максимально соответствовал термопрофилю, рекомендованному для данного компонента.
Следующий раз монтаж этого изделия будет выполняться автоматически, и термодатчики уже не потребуются.
Конвекционный нагрев
В системе APR5000 используется конвекционный метод нагрева, то есть передача тепла осуществляется с помощью перемещающего горячего воздуха. Этот метод нагрева получил наибольшее распространение в промышленности, поскольку только конвекция в замкнутом или условно-замкнутом объеме обеспечивает равномерное распределение тепла и позволяет корректно измерить температуры, просто поместив термодатчик в любую точку конвекционного объема.
Такой объем создает сопло, накрывающее компонент. Горячий воздух подается в сопло сверху, перемешивается, выравнивая температуру во всем объеме, и вытесняется через отверстия в верхней части сопла. При этом не происходит растекания горячего воздуха по плате и нежелательного нагрева соседних компонентов.
В системе нижнего подогрева платы также используется конвекционный метод. В отличие от традиционной керамической пластины, обычно применяемой в нижних подогревателях, конвекция позволяет нагревать плату гораздо большей площади. Кроме того, изменяя температуру подаваемого воздуха, можно быстро менять температуру платы, что необходимо для оперативной коррекции термопрофиля во время первой пайки.
Применение в бессвинцовой технологии
Система APR5000 была разработана специально для бессвинцовой пайки. В термопрофиль добавлена четвертая зона нагрева RAMP. Вместо традиционных термопар в верхних и нижних нагревателях использованы более точные RTD – датчики. Предусмотрена возможность пайки в азоте. И, наконец, в соответствие с требованиями к оборудованию для бессвинцовой технологии фирма OK International выпускает калибровочный набор, позволяющий пользователям периодически поверять системы, чтобы гарантировать точность их работы. Разумеется, все это не мешает использовать систему APR 5000 и для традиционной пайки с оловянно-свинцовым припоем.


Технические характеристики:



Электропитание 200-240В, 3500Вт
Мощность верхнего нагревателя 550 Вт
Мощность нижнего нагревателя 2800Вт
Максимальная температура верхнего воздуха 450С
Максимальная температура нижнего воздуха 350С
Производительность компрессора 8, 16 или 24 л/мин
Максимальный размер компонента 56 х 56мм
Минимальный размер компонента 0,51 х 0,25мм
Максимальный вес компонента 55г
Максимальный размер платы 572 х 622мм
Размер рабочей области платы 572 х 622мм
Максимальная толщина платы 6мм
Максимальное поле обзора видеосистемы 56х56мм
Габариты 914х914х838мм
Вес 100кг
