Описание

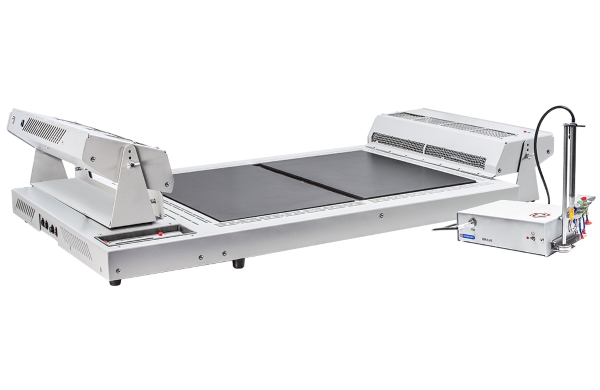

Встроенный терморегулятор, моноблочная конструкция, двухзонная рабочая поверхность.
В комплект входит 2 воздушных охладителя для увеличения производительности и скорости работы, а так же, для увеличения качества формирования точки кристаллизации припоя:
1) FC-500/Tm – ТАНГЕНЦИАЛЬНЫЙ воздушный охладитель широкого потока регулируемый (Мастер).
2) FC-500/Ts – ТАНГЕНЦИАЛЬНЫЙ воздушный охладитель широкого встречного потока (Ведомый).
ВМ-0.45 электровакуумный пинцет.
ВМ-0.45 это удобное перемещение BGA компонентов и аккуратное извлечение отпаянного компонента BGA с защитой от статики.
Термостолом НП 54-36 ПРО /МЕГА/ можно заменить стандартный стол в ИК станциях ИК-650 ПРО.
Не придется изменять термопрофили и корректировать настройки.
Если дополнить комплект большим верхним нагревателем ИКВ/Л-100 с зоной ИК излучения 96 х 96 мм для пайки чипов BGA экстремальных типоразмеров, то получится уникальная станция в комплектации ИК-650 МЕГА.
Технические характеристики
Мощность нагревателя [Вт]: до 6000 Вт (2 х 2800 номинально)
Удельная мощность нагревателя [кВт/м2]: 29
Диапазон рабочих температур [°С]: 50 – 350
Стабильность поддержания температуры на спокойном воздухе без нагрузки объектами нагрева [°С] (в точках установки термодатчиков с внутренней стороны нагревателя): ± 2
Равномерность распределения температурного поля по поверхности нагрева (на спокойном воздухе без нагрузки объектами нагрева, без учета зоны периметра нагревателя) [°С]: ±5 (при 200 °С)
Габариты зоны нагрева [мм]: суммарно 540 х 365 ±5 (2 зоны 365 х 260 ±5)
Число зон нагрева: 2
Диапазон волн ИК излучения [мкм]: 2-10
Габариты корпуса [мм] (без учета кабельного ввода и кабелей): 810 х 490 х 65 ±10
Масса прибора [кг], не более: 20 ±1
Технические характеристики встроенного цифрового регулятора температуры:
Число независимых каналов регулировки температуры [шт.]: 2
Максимальная мощность подключенной нагрузки [Вт]: до 6000 Вт (2 х 2800 номинально)
Диапазон регулирования температуры стабилизации [°C]: 50-350
Дискретность изменения температуры стабилизации[°C]: ±1
Точность поддержания температуры стабилизации на спокойном воздухе без нагрузки объектами нагрева [°С] (в точках установки термодатчиков с внутренней стороны нагревателя): не хуже ± 2 (при 300°C)
Блок памяти записи температуры стабилизации: 2канала по 6 ячеек
Коррекция показаний температуры рабочей поверхности Т[°C] по отношению к температуре термодатчиков с внутренней стороны нагревателя t[°C]: T= t - t/32
Наличие дополнительного внешнего канала измерения температуры индикаторного типа : да
Диапазон измерения температур (доп. канал) [°C]:-70°/+500°C
Допустимый диапазон измерения температур доп. канала [°C] при использовании штатных термодатчиков типа ТД-1000: -40 / +250 рекомендуемый, до 350 кратковременный без касания проводов датчика нагретых поверхностей
Основная погрешность измерения температуры [°C] в диапазоне: -40°С /350°С: не хуже ± 2°С
Габариты термодатчика [мм]: 4 х 2 х 0.5, либо 2 х 2 х 0.5
Отработка термопрофиля: наличие
2 режима отработки термопрофиля:
А) прямая отработка термопрофиля на нагревателе;
Б) отработка термопрофиля в режиме обратной связи по показаниям термодатчика установленного на объекте нагрева: наличие
Технические характеристики FC-500/Tm:
• Габариты Д х Ш х В – 440х180х140мм
• Ширина воздушного потока - 360мм
• Номинальное напряжение питания - ~220-230В / 50-60Гц
• Максимальный расход воздуха – 3м3/мин
• Режим работы - Непрерывный или кратковременный
• Управление скоростью потока – кнопками или программное
• Средний уровень шума - не более 44 дБа
Технические характеристики ВМ-0.45:
• Насос вакуумный диафрагменный
• Мощность: 5 Вт
• Номинальное напряжение питания: 12 В
• Достигаемое разряжение: -0,45 кгс/см (примерно 550 мбар)
• Режим работы: кратковременный
• Безотказная наработка не менее: 150 ч /работа насоса/
• Средний уровень шума не более: 55 дБа
• Габаритные размеры блока управления: 160 х 120 х 50 мм
Гарантия 2 года, на инструменты – 1 год, на расходные материалы – гарантия на проверку
Комплектация
• Термостол НП 54-36 ПРО /МЕГА/
• Электрошкаф с автоматическим выключателем, кабелем, вилкой 32А 250В
• Розетка 3-х полюсная 32А 250В
• Шнур USB
• Предохранитель 10А 4шт.
• Техпаспорт с гарантийным талоном
• Термодатчик ТД-1000/1,5 (1,5 метра) для термостолов: 1 к-т
• Фторопластовые стойки ФСК-15: 1 к-т
• Фторопластовые стойки ФСМ-15: 1 к-т
• Шарнирный прижим модернизированный ПДШ-300 М для надежного крепления датчика
• Держатель плат магнитный
• Транспортировочный ящик
• FC-500/Tm – ТАНГЕНЦИАЛЬНЫЙ воздушный охладитель широкого потока регулируемый (Мастер)
Комплект поставки FC-500/Tm:
• FC-500/Tm с основанием – 1шт.
• Кабель питания ~220В – 1шт.
• Кабель USB– 1шт.
• Провод заземления – 1шт.
Комплект поставки FC-500/Ts:
• FC-500/Ts с основанием – 1шт.
• Кабель питания =12В.
• Провод заземления – 1шт.
Комплект поставки ВМ-0.45:
• Блок управления вакуумного захвата: 1 шт.
• Педаль управления ножная: 1 шт.
• Рукоятка с трубкой: 1 шт.
• Адаптер питания 12В 1А: 1 шт.
• Кронштейн - держатель рукоятки: 1 шт.
• Провод заземления: 1 шт.
• Насадка изогнутая ф 0,7 мм: 1 шт.
• Насадка изогнутая ф 1,8 мм: 1 шт.
• Насадка прямая ф 0,7 мм: 1 шт.
• Насадка прямая ф 1,8 мм: 1 шт.
• Насадка изогнутая ф 0,41 мм: 1 шт.
• Насадка ф 0,25 мм: 1 шт.
• Присоски ф5мм, ф8мм, ф13 мм: комплект
• Фильтрующий материал: 1 шт.
