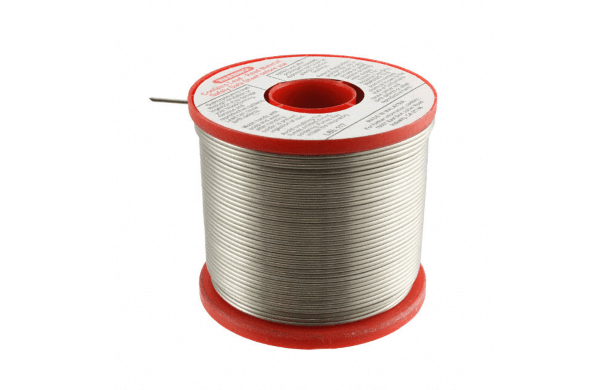

Трубчатый припой Multicore 502 5C 0.7 мм Sn60Pb40 катушка 500гр

Артикул: 3-377582

  • Количество в заводской упаковке: 1 шт.
  • Страна-производитель: Германия
  • Вес: 0.5кг
  • Форма упаковки:  другая

Трубчатый припой Multicore 502 5C 0.7 мм Sn60Pb40 катушка 500гр

Многоканальный трубчатый припой с флюсом, не требующим отмывки
Состав: 60% олово, 40% свинец
Содержание флюса - 2,2%
Диаметр - 0,7 мм.
Катушка - 500 гр.

ОБЛАСТЬ ПРИМЕНЕНИЯ
Трубчатые припои серии Crystal разработаны специально для пайки печатных плат радиоэлектронной аппаратуры без применения отмывки от остатков флюса после пайки. Трубчатые припои серии Crystal сочетают уникальные свойства: высокую активность флюса, позволяющую паять даже сильно окисленные печатные платы и компоненты, и оставляют минимальное количество остатков на плате. Припой может использоваться при ручной пайке без отмывки от остатков флюса.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
• Быстрая высококачественная пайка сквозных металлизированных отверстий
• Высокая паяемость по окисленной меди, латуни и никелю
• Трубчатый припой Crystal 400 не содержит галогенов
• Малодымящий с незначительным запахом
• Незначительное количество прозрачных остатков флюса на плате

ТЕХНИЧЕСКИЕ ДАННЫЕ
Трубчатые припои серии Crystal в стандартном исполнении производятся на основе сплавов Sn60 (Sn60/Pb40 и Sn62 (Sn62/Pb36/Ag2). Также возможна поставка на основе сплавов без свинца 99С (Sn99.3/Cu0.7) и 96SC (Sn95,5/Ag3,8/Cu0,7).
Твердый флюс припоя Crystal разработан на основе модифицированной канифоли и тщательно подобранных активаторах. На практике это означает слабый канифольный запах и небольшое количество прозрачных остатков после пайки. Трубчатый припой серии Crystal разработаны для обеспечения быстрой и длительной смачиваемости на меди и латуни. По своим характеристикам припои Crystal превосходят аналогичные разработки, которые имеют большее содержание флюса и оставляющих большее количество остатков флюса после пайки. Более активный флюс припоя Crystal 502 позволяет осуществить пайку по никелю. Качество пайки будет зависеть от степени окисления поверхности никеля.
Благодаря высокой температурной стабильности флюсов , трубчатые припои Crystal, возможно применять для пайки по металлам с высокой точкой плавления. Трубчатые припои Crystal разработаны для технологических процессов без применения отмывки. В случае необходимости отмывки, вызванной жесткими условиями эксплуатации, наилучшие результаты достигаются при использовании промывочных жидкостей Zestron

УПАКОВКА И ХРАНЕНИЕ
Трубчатые припои серии Crystal поставляется в катушках по 250 г и 500 г. Срок хранения припоев не ограничен.

Технические данные

Технические характеристики трубчатых припоев из серии Crystal приведены в таблице.

Наименование

X39

CRYSTAL 400

CRYSTAL 502

Hydro X

Методы испытания

С п л а в

Тип/состав сплава (%)

Темп. плавл. (°С)











Sn60 (Sn60/Pb40)

183-188

+

+

+

+



Sn63 (Sn63/Pb37)

183

+

+

+

+



Sn62 (Sn62/Pb36/Ag2)

179

+

+

+

+



99C (Sn99,3/Cu0,7)

227

+

+

+

+



96SC (Sn95,5/Ag3,8/Cu0,7)

217

+

+

+

+



Ф л ю с

Содержание флюса (%)

1,0

2,2

3,0

2,0



Классификация

ROLO

ROLO

ROMO1

ORH1

J-STD-004

Кислотное число (КОН/г)

215-230

205-225

156-172





Содержание галогенов (%)

0

0

0,2

3



Смачиваемость (мм2)



210

310





Коррозия медной плостины

Соответствует

Соответствует

Соответствует



J-STD-004

Коррозия медного зеркала

Соответствует

Соответствует

Соответствует



IPC-SF-818,
TR-NWT-000078

Электромиграция

Соответствует

Соответствует

Соответствует



TR-NWT-000078



Отмывка остатков флюса после пайки

не требуется

не требуется

не требуется

водная





Паяемые металлы

Медь, латунь, бронза, олово-свинец (горПОС), никель-золото, палладий-серебро

Медь, латунь, бронза, олово-свинец (горПОС), никель-золото, палладий-серебро

Медь, латунь, бронза, олово-свинец (горПОС), никель-золото, палладий-серебро, кадмиевые покрытия, никель

Медь, латунь, бронза, олово-свинец (горПОС), никель-золото, палладий-серебро, кадмиевые покрытия, никель, сталь, цинк, чугун, ковар





Отличительные особенности

Незначительное кол-во прозрачных остатков флюса, отсутствие галогенов, слабый запах

Не содержит галогенов, увеличенное содержание флюса, лучшая смачиваемость, рекомендуется для пайки компонентов монтируемых в отверстия

Малое количество остатков, высокая активность, рекомендуется для пайки компонентов со слабой паяемостью

Очень высокая активность флюса, пайка поверхностей с плохой паяемостью, требуется удаление остатков флюса





Стандартные диаметры



0,46 мм (катушка 250 гр.)

+

+

+

+





0,56 мм (катушка 250 г)

+

+

+

+





0,7 мм (катушка 500 г)

+

+

+

+





1,0 мм (катушка 500 г)

+

+

+

+





1,2 мм (катушка 500 г)

+

+

+

+





2,6 мм (катушка 500 г)

+











3,0 мм (катушка 2,5 кг)



+







  • Количество в заводской упаковке: 1 шт.
  • Страна-производитель: Германия
  • Вес: 0.25кг
  • Форма упаковки:  другая
