Область применения

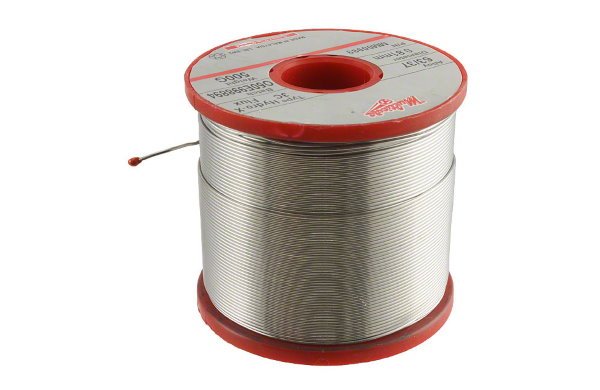

Трубчатый припой Hydro-X с водосмываемым флюсом специально разработан для ручной пайки печатных плат и электронных компонентов с плохой паяемостью. Hydro-X позволяет эффективно осуществлять пайку по никелю, мягкой стали, чугуну, ковару и другим металлам.
Отличительные особенности
- Прекрасная растворимость в воде остатков флюса после пайки
- Быстрая высококачественная пайка даже поверхностей с плохой паяемостью
- Очень высокая активность флюса
- Хорошая растекаемость флюса при пайке
Технические данные
Технические характеристики трубчатых припоев из серии Crystal приведены в таблице.
|
Наименование |
X39 |
CRYSTAL 400 |
CRYSTAL 502 |
Hydro X |
Методы испытания | ||
|---|---|---|---|---|---|---|---|
|
С п л а в |
Тип/состав сплава (%) |
Темп. плавл. (°С) |
|
|
|
|
|
|
Sn60 (Sn60/Pb40) |
183-188 |
+ |
+ |
+ |
+ |
|
|
|
Sn63 (Sn63/Pb37) |
183 |
+ |
+ |
+ |
+ |
|
|
|
Sn62 (Sn62/Pb36/Ag2) |
179 |
+ |
+ |
+ |
+ |
|
|
|
99C (Sn99,3/Cu0,7) |
227 |
+ |
+ |
+ |
+ |
|
|
|
96SC (Sn95,5/Ag3,8/Cu0,7) |
217 |
+ |
+ |
+ |
+ |
|
|
|
Ф л ю с |
Содержание флюса (%) |
1,0 |
2,2 |
3,0 |
2,0 |
|
|
|
Классификация |
ROLO |
ROLO |
ROMO1 |
ORH1 |
J-STD-004 |
||
|
Кислотное число (КОН/г) |
215-230 |
205-225 |
156-172 |
|
|
||
|
Содержание галогенов (%) |
0 |
0 |
0,2 |
3 |
|
||
|
Смачиваемость (мм2) |
|
210 |
310 |
|
|
||
|
Коррозия медной плостины |
Соответствует |
Соответствует |
Соответствует |
|
J-STD-004 |
||
|
Коррозия медного зеркала |
Соответствует |
Соответствует |
Соответствует |
|
IPC-SF-818, |
||
|
Электромиграция |
Соответствует |
Соответствует |
Соответствует |
|
TR-NWT-000078 |
||
|
|
Отмывка остатков флюса после пайки |
не требуется |
не требуется |
не требуется |
водная |
|
|
|
|
Паяемые металлы |
Медь, латунь, бронза, олово-свинец (горПОС), никель-золото, палладий-серебро |
Медь, латунь, бронза, олово-свинец (горПОС), никель-золото, палладий-серебро |
Медь, латунь, бронза, олово-свинец (горПОС), никель-золото, палладий-серебро, кадмиевые покрытия, никель |
Медь, латунь, бронза, олово-свинец (горПОС), никель-золото, палладий-серебро, кадмиевые покрытия, никель, сталь, цинк, чугун, ковар |
|
|
|
|
Отличительные особенности |
Незначительное кол-во прозрачных остатков флюса, отсутствие галогенов, слабый запах |
Не содержит галогенов, увеличенное содержание флюса, лучшая смачиваемость, рекомендуется для пайки компонентов монтируемых в отверстия |
Малое количество остатков, высокая активность, рекомендуется для пайки компонентов со слабой паяемостью |
Очень высокая активность флюса, пайка поверхностей с плохой паяемостью, требуется удаление остатков флюса |
|
|
|
|
Стандартные диаметры |
||||||
|
|
0,46 мм (катушка 250 гр.) |
+ |
+ |
+ |
+ |
|
|
|
|
0,56 мм (катушка 250 г) |
+ |
+ |
+ |
+ |
|
|
|
|
0,7 мм (катушка 500 г) |
+ |
+ |
+ |
+ |
|
|
|
|
1,0 мм (катушка 500 г) |
+ |
+ |
+ |
+ |
|
|
|
|
1,2 мм (катушка 500 г) |
+ |
+ |
+ |
+ |
|
|
|
|
2,6 мм (катушка 500 г) |
+ |
|
|
|
|
|
|
|
3,0 мм (катушка 2,5 кг) |
|
+ |
|
|
|
|
- Количество в заводской упаковке: 1 шт.
- Страна-производитель: Германия
- Вес: 0.25кг
- Форма упаковки: другая
