Установка сварки расщепленным электродом "Магистр-УМС-500СП-БИС11"

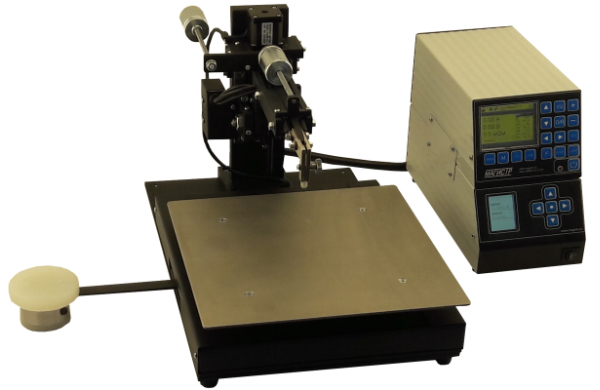

Установка Магистр УМС-500СП-БИС11 предназначена для сварки проволочных и полосковых выводов расщепленным электродом в изделиях микроэлектроники методом контактной сварки импульсом тока заданной длительности и формы.
Конструкция установки позволяет проводить сварку расщепленным электродом в труднодоступных местах («колодцах»), имеет две программируемые скорости вертикального перемещения сварочного электрода: «рабочая» и «ускоренная». Сварочный импульс запускается по срабатыванию датчика усилия прижима электрода.
Удобная панель управления и цветной дисплей Магистр УМС-500СП-БИС11 позволяет легко задавать и контролировать процесс сварки, режимы движения электрода. Так же данный блок поддерживает все ручные инструменты микросварки БИС с датчиками усилия срабатывания.
Технические характеристики
| Параметр | Значение |
| Основные характеристики | |
| Входная сеть | ~220В 50Гц |
| Выходное напряжение | 0,1В¸ 5В |
| Ток подогрева, ток сварки | 1А¸ 50А |
| Время подогрева, время сварки | 0,0001сек, 1 сек |
| Наличие возможности крепления штатива | МБС-10 |
| Сварочная стрела (вертикальное перемещение) | |
| Усилие прижима электрода | 0,2Н, 3Н |
| Диапазон ручного перемещения инструмента | 100 мм |
| Диапазон рабочего хода инструмента (электронный привод) | 50 мм |
| Максимальное расстояние от поверхности подвижного стола до электрода | 150 мм |
| Максимальная глубина «колодца» | 35 мм |
| Вылет консоли | 170 мм |
| Подвижный стол (горизонтальное перемещение) | |
| Механический привод с фактором перемещения Х/У | 1:5 |
| Перемещение по осям Х/У | 20 мм |
| Габариты подвижного стола | 260 х 260 мм |
