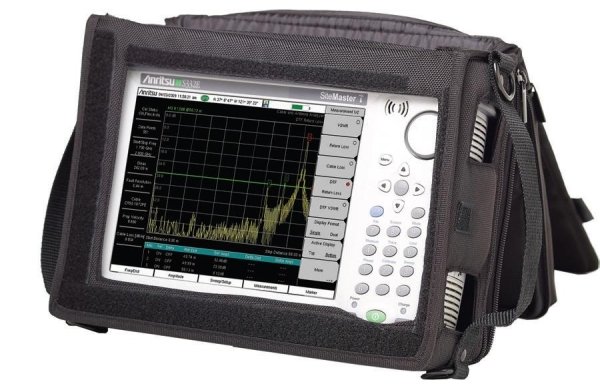

Анализатор антенно-фидерных устройств Anritsu S362E

Артикул: 1-345266

  • Анализатор кабелей и антенн: 2 МГц – 6 ГГц
  • Анализатор спектра: 9 кГц – 6 ГГц
  • Обратные потери, потери в фидере, КСВ, расстояние до повреждения, диаграмма Вольперта-Смита, 1-портовая фаза
  • Проверенное в полевых условиях исполнение: Четыре часа работы от аккумулятора, прочный, компактный, легкий, хорошо читаемый при дневном свете дисплей
  • Простое в использовании меню пользовательского интерфейса с управлением через сенсорный экран
  • Подключение через USB, встроенная сенсорная клавиатура
  • Стандартная гарантия на три года (гарантия на аккумулятор один год)

Site Master S362E совмещает анализатор кабелей и антенн с анализатором спектра в одном корпусе и при этом прост в использовании, характеризуется широкой функциональностью и лучшим в своем классе соотношением цены и производительности, то есть всем тем, чего вы ожидаете от Anritsu. Site Master S362E предназначен для работы в наиболее тяжелых полевых условиях, анализатор кабелей и антенн с анализатором спектра в одном корпусе повышает производительность и превращает традиционное обслуживание «починка после неполадки» в модель, когда проблемы можно определить и устранить до того, как что-то выйдет из строя.

Особенности анализатора кабелей и антенн

  • Измерения: Обратные потери, КСВ, потери в фидере, расстояние до повреждения, фаза
  • 2-портовые измерения передачи: Высокая/низкая мощность
  • Скорость развертки: 1 мсек на точку измерения, стандартная
  • Дисплей: Единый или двойной сенсорный дисплей для измерений
  • Калибровка: OSL, InstaCal и FlexCal
  • Тройник смещения: 32 В, внутренний

Особенности анализатора спектра и помех

  • Измерения: Занимаемой ширины полосы частот, мощности канала, коэффициента мощности в соседнем канале, отношения мощности несущей к помехе, маски спектрального излучения
  • Анализатор помех: Спектрограмма, мощность сигнала, показатель уровня принимаемого сигнала (RSSI), идентификатор сигнала
  • Динамический диапазон: > 95 дБ при разрешении по полосе пропускания 10 Гц
  • Средний уровень собственных шумов: -152 дБмВт при разрешении по полосе пропускания 10 Гц
  • Фазовый шум: не более -100 дБн/Гц при смещении на 10 кГц при 1 ГГц
  • Точность частоты: < ±50="" ппм="" с="" gps="">

Кроме того, инструменты easyTest Tools™ позволяют опытным пользователям создавать, отправлять и выводить на экран рабочие инструкции для тестировщиков кабелей и антенн. Такие рабочие инструкции значительно облегчают жизнь начинающим специалистам по кабелям и антеннам. Прямые выгоды их использования заключаются в проведении более точных проверок, повторяемости результатов и меньшем проценте повторных проверок.

Вариант с радиочастотным интерфейсом общего пользования (CPRI) позволяет видеть сигналы восходящей и нисходящей линий связи через оптический канал CPRI в традиционном представлении РЧ спектра и спектрограммы.

Технические характеристики:

Стандарт

  • Анализатор кабелей и антенн: 2 МГц – 6 ГГц
  • Анализатор спектра: 9 кГц – 6 ГГц
  • Обратные потери, потери в фидере, КСВ, расстояние до повреждения, диаграмма Вольперта-Смита, 1-портовая фаза
  • Проверенное в полевых условиях исполнение: Четыре часа работы от аккумулятора, прочный, компактный, легкий, хорошо читаемый при дневном свете дисплей
  • Простое в использовании меню пользовательского интерфейса с управлением через сенсорный экран
  • Подключение через USB, встроенная сенсорная клавиатура
  • Стандартная гарантия на три года (гарантия на аккумулятор один год)

Варианты

  • 2-портовые измерения передачи
    • Встроенный тройник смещения
    • Ethernet
    • Управляемая развертка
    • Генератор незатухающего сигнала
  • Анализатор помех с функцией создания карты помех
  • Измеритель мощности высокой точности
  • Создание карты покрытия, устройство опроса каналов, GPS, анализатор AM/FM/PM
  • Измерения радиочастотного интерфейса общего пользования

Области применения:



  • Монтаж и обслуживание кабелей и антенн для провайдеров беспроводной связи, подрядчиков, оборонных и аэрокосмических систем и систем для обеспечения общественной безопасности
  • 2-портовые измерения усилителей на вышках, дуплексеров, разветвителей, фильтров
  • Кабели с фазовой синхронизацией
  • Настройка антенн
  • Мониторинг спектра
  • Проверка передатчика: занимаемая ширина полосы частот, мощность канала, коэффициент мощности в соседнем канале
  • Анализ помех в сотовых системах, системах наземной мобильной радиосвязи, Wi-Fi
  • Создание карты мощности сигнала
  • Полевой анализ 2G/3G/4G сигналов
  • Измерение мощности сигнала
  • Измерения радиочастотного интерфейса общего пользования
