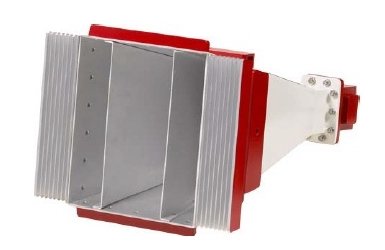

Пирамидальная антенна 3162-02
• Диапазон рабочих частот: 2,7 ГГц – 3,1 ГГц
• Антенна соответствует: ES-XW7T-1A278-A
• Позволяет генерировать поле: 600 В/м при менее 300 Вт
Описание антенны EMCO 3162-02
Антенна EMCO 3162-02 – это рупорная пирамидального типа антенна с очень высоким коэффициентом усиления.
Излучающая антенна модели 3162-02, как и 3162-01, идеальна для тестирования ЭМС,
в том числе компонентов для автомобильной промышленности, согласно спецификации ES-XW7T-1A278-A.
Во время тестовых работ испытываемое устройство подвергается полю (600 В/м), сгенерированному антенной 3162-02, на дистанции 1 метр.
Для подобных испытаний большинство рупорных антенн не отвечают требованиям спецификации ES-XW7T-1A278-A в связи с нелинейными искажениями в ближнем поле.
Излучающая рупорная антенна 3162-01 пирамидального типа способна отлично оптимизировать ближнее поле, создавая 600 В/м, при мощности на входе менее 300 Вт.
Технические особенности EMCO 3162-02
Рупорная антенна 3162-02 пирамидального типа имеет номинальные габариты 53,3 х 30,1 х 44,5 см.
Раскрыв рупора антенны ETS-Lindgren модели 3162-02 равен 26,5 х 23,0 см, имея увеличенные с катушками противовесы для улучшения с каждой стороны (длиной 12,5 см) коэффициента усиления.
Стандартная конфигурация
• Пирамидальная излучающая рупорная антенна 3162-02
• Адаптер волноводно-коаксиальный
Характеристики 3162-02
Электрические параметры
• Частота максимальная: 3,1 ГГц
• Частота минимальная: 2,7 ГГц
• Номинальное сопротивление: 50 Ом
• Тип разъема: N
• Диаграмма направленного типа
• Линейная поляризация антенны
• Непрерывная мощность максимальная: 300 Вт
• КСВН стандартный: 1,5:1
• КСВН максимальный: 2:1
Физические показатели
• Длина антенны: 79,2 см
• Высота антенны: 58,4 см
• Ширина антенны: 44,2 см
• Вес модели: 10,0 кг
