Рупорная антенна 3164-11 (1 ГГц – 18 ГГц)

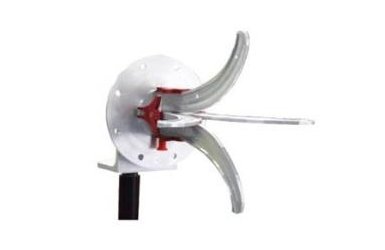

Антенна EMCO 3164-11
Диапазон частот: 1 ГГц – 18 ГГц. Современная антенны 3164-11 представляет собой 4-х гребневый рупор с открытым излучателем из серии 3164 антенн ETS-Lindgren. Открытая конструкция без боковых пластин делает антенну EMCO 3164-11 уникальной по производительности и дизайну.
Основные характеристики антенны 3164-11
• Частоты: 1 – 18 ГГц
• Равномерное усиление на верхних частотах (80% диапазона)
• Двойная линейная поляризация
• Гибкий монтаж (кронштейн для штатива, крепеж для стены)
• Индивидуальная калибровка
• Компактная открытая конструкция
Описание антенны EMCO 3164-11
Антенна EMCO 3164-11, имеющая излучатель открытого типа, является последней моделью из серии четырехгребневых антенн ETS-Lindgren.
Отсутствие боковых пластин в конструкции антенны 3164-11 делает ее уникальной по дизайну, а также в эффективности работы, на которую положительно сказывается уменьшенный вес и широкий воспринимаемый диапазон.
Особенности антенны 3164-11
Диапазон частот
Рабочий диапазон антенны 3164-11 составляет 1-18 ГГц, это делает ее идеальной ЭМС антенной для измерений излучения более 1 ГГц, а также для других необходимых измерений.
Равномерное усиление
Как и другие 4-х гребневые рупорные антенны ETS-Lindgren (3164-01 EMCO, 3164-05 EMCO, 3164-06 EMCO, 3164-08 EMCO, 3164-10 EMCO), антенна 3164-11 обладает отличным равномерным усилением, изменяющимся не больше, чем на 2 дБ в верхней части рабочего диапазона (80% от всего диапазона).
Двойная линейная поляризация
Рупорная антенна 3164-11 имеет линейную двойную поляризацию.
Гребни антенны, расположенные ортогонально, позволяют измерять две составляющие поля, без какого-либо вращения.
Изоляция между портами антенны лучше, чем 25 дБ (по всему диапазону частот).
Компактная конструкция
Антенна 3164-11 с двойной поляризацией по сравнению с одно-поляризованными гребневыми антеннами имеет меньшие размеры и вес, не уступая им при этом в производительности.
Гибкий монтаж
Антенна EMCO 3164-11 отличается достаточно гибким монтажом.
Конструкция антенны 3164-11 предусматривает монтажный кронштейн, который позволяет устанавливать антенну на любой штатив для антенн или антенную мачту, которые имеют стандартные крепления (¼ 20 резьба).
В дополнение к этому кронштейну модель 3164-11 оснащена крепежным фланцем, который позволяет устанавливать рупорную антенну на экран безэховой камеры или иного помещения.
Калибровка
Данная антенна проходит индивидуальную калибровку в спецлаборатории ETS-Lindgren по стандарту SAE ARP 958 на 3-х м.
Конфигурация антенны EMCO 3164-11
Стандартная комплектация
• Антенна EMCO 3164-11 в сборе
• Крепежное приспособление (резьба ¼ 20)
• Калибровка индивидуальная (3м, ст. SAE ARP 958)
• Техническое руководство, сертификат калибровки, параметры усиления и КПД
Разные опции (на заказ)
• Штатив 4-TR
• Штатив 7-TR
Характеристики модели 3164-11
Электрические параметры
• Миним. частота: 1 ГГц
• Максим. частота: 18 ГГц
• Максим. мощность (постоянная): 20 Вт
• Пик. мощность: 40 Вт
• КСВН: максим. – 3.25:1, ср. - <2:1
• Поляризация антенны: линейная, двойная
• Тип: направленный
• Разъем: SMA-тип (Female)
• Импеданс: 50 Ом
Физические параметры
• Высота: 17,6 см
• Ширина модели: 17,6 см
• Общая длина: 19 см + 8,7 см (кронштейн монтажный)
• Масса: 1,0 кг
Технические диаграммы EMCO 3164-11
3164-11 Open Boundary Quad-ridged Horn Typical E Plane
