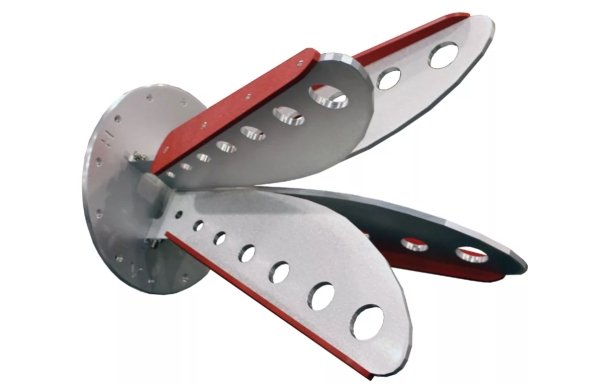

Антенна EMCO 3164-05
Диапазон частоты: 2 ГГц – 18 ГГц. Данная рупорная антенна 3164-05 производства ETS-Lindgren из себя представляет 4-х гребневую модель с открытым излучателем.
Конструкция антенны без боковых пластин делает ее уникальной, как в плане эффективности, так и дизайна.
Характеристики основные 3164-05
• Рабочие частоты: 2ГГц – 18ГГц
• Гибридная поляризация: круговая и линейная
• Равномерное усиление на верхнем 2/3 диапазона
• Низкие боковые лепестки
• Компактный дизайн антенны
• Кронштейн для штатива
• Фланец для монтажа на стене
Описание EMCO 3164-05
Антенна рупорная EMCO 3164-05 позволяет специалистам проводить измерения в частотном диапазоне 2ГГц – 18ГГц.
Четырехгребневая антенна 3164 без боковых пластин, имеющая открытый излучатель, обладает отличной производительностью и уникальным дизайном.
Модель ETS-Lindgren 3164-05 может измерять одновременно ортогональные двухполяризованные поля.
Конструкция антенны имеет четыре одинаковых гребня и является довольно компактной.
Модель 3164-05, как и другие модели серии 3164 (антенна 3164-01, антенна 3164-06, антенна 3164-08, антенна 3164-10 и антенна 3164-11), обладает большим усилением, особенно в диапазоне верхних частот.
Рупорная антенна данной серии отличается своей пропускной способностью.
Даже несмотря на то, что антенна 3164-05 имеет оптимальную производительность в пределах 2 – 18ГГц, она также пригодна при частоте 1,5ГГц.
Два размещенных ортогонально входных канала на антенне позволяют проводить как линейные, так и круговые поляризационные измерения по всему ее диапазону частот.
Конфигурация 3164-05
Стандартная конфигурация
• Антенна с необходимым для установки оборудованием
• Измеренные параметры входные (КСВН, изоляция кросс-порта)
Доп. опции
• Под заказ специальные крепления для антенны
Характеристики модели EMCO 3164-05
Электрические характеристики
• Минимальная частота: 2 ГГц
• Максимальная частота: 18 ГГц
• Разъемы: тип SMA (Female)
• Кросс поляризационная развязка: более 24 дБ
• Мощность макс.: 25 Вт
• Поляризация антенны: двойная
• Тип: направленный
• Импеданс: 50 Ом
Физические характеристики
• Длина антенны: 18,4 см
• Высота антенны: 17,1 см
• Ширина антенны: 17,1 см
• Масса: 0,71 кг
