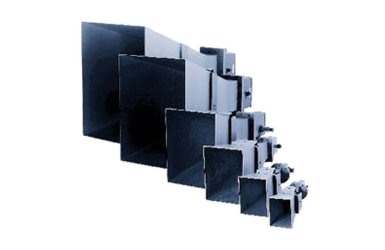

Октавная рупорная антенна ETS-Lindgren 3161 (1 ГГц - 8 ГГц)

Артикул: 1-351909

  • Макс. частота: 8 ГГц
  • Мин. частота: 1 ГГц
  • Тип: направленный
  •  Поляризация антенн: линейная


Особенности антенны 3161



• Диапазон модели по частотам: 1–8 ГГц

• Линейно поляризованная модель

• Средний коэффициент усиления

• Ширина луча равная по плоскостям

• Низкий КСВ



Основные характеристики EMCO-3161



• Постоянный фактор антенны (КПД)

• Повышенная мощность рассеивания

• Волновод в комплекте

• Низкий показатель КСВ

• Оптимальная ширина луча



Описание антенны 3161 ETS-Lindgren



Антенна 3161 – октавная рупорная антенна ETS-Lindgren способна охватывать полосу 1-8 ГГц.

Все модели серии 3161 линейно поляризованные, имеют средний (стандартный) коэффициент усиления, который является оптимальным в половину мощности.

Антенны 3161 имею низкий КСВ и обладают лучом равным по ширине по вертикали/горизонтали.

Фактор антенны (КПД) серии 3161 остается постоянный по всему рабочему частотному диапазону.

Сравнение измеренного и вычисленного усиления показали, что разница составляет +/- 0,5 дБ.

В рекомендациях ANSI C63.4 указано, что такое стандартное усиление антенны серии 3161 можно использовать в качестве эталона (> 1ГГц).

Так как фактор антенны постоянен на всем диапазоне частот, то устраняются лишние поиски диаграмм для проведения необходимых вычислений проведенных измерений.

При частотах > 1 ГГц антенна из серии 3161 может использоваться (согл. ANSI C63.4.) в качестве стандарта эталонного.

Коаксиальный кабель позволяет потреблять мощность до 550 Вт. Если мощность выше, то специальным креплением подсоединяется волновод.



Конфигурация 3161 (стандартная)



• Октавная рупорная антенна серии 3161 в сборе (кабель коаксиальный, волновод, кронштейн)

• Монтажный кронштейн (1/4 " x 20 – стандарт. резьба)

• Калибровка (коэффициент, сертификат)

• Руководство



Общие характеристики антенн 3161



• Макс. частота: 8 ГГц

• Мин. частота: 1 ГГц

• Тип: направленный

• Поляризация антенн: линейная



Характеристики моделей электрические



Модель Частота E-плоскость H-плоскость Макс. постоянная мощность Фактор антенны (КПД) Усиление Напряженность поля
3161-01 1 ГГц - 2 ГГц 26° 26° 550 Вт 16.9 дБ (1/м) 16.3 dBi 700 В/м
3161-02 2 ГГц - 4 ГГц 22° 22° 250 Вт 22.3 дБ (1/м) 17.5 dBi 500 В/м
3161-03 4 ГГц - 8 ГГц 22° 22° 250 Вт 28.3 дБ (1/м) 17.5 dBi 500 В/м



Характеристики моделей физические



Модель Тип разъема Волновод № Вес антенны Ширина модели Глубина модели Высота модели
3161-01 N-female WR - 650 8 кг 53.14 см 88.05 см 39.86 см
3161-02 N-female WR - 320 5 кг 34.61 см 59.34 см 23.17 см
3161-03 N-female WR - 159 2 кг 17.47 см 31.88 см 11.74 см
