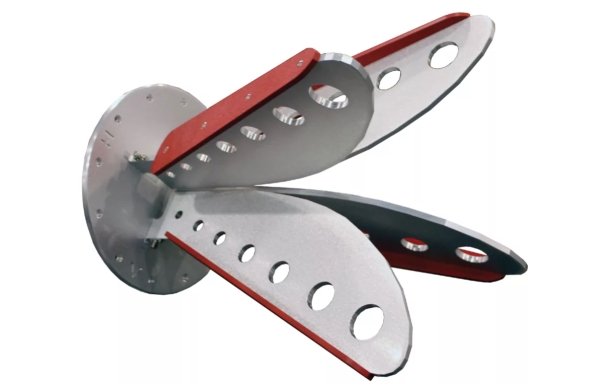

Рупорная антенна ETS-Lindgren 3164-10 (400 МГц - 10 ГГц)

Артикул: 1-351914

  • Частоты: 400 МГц
  •   Частота макс.: 10 ГГц
  •  Поляризация модели: линейная двойная


Антенна EMCO 3164-10

Диапазон частот: 400 МГц – 10 ГГц. Модель 3164-10 (четырехгребневый рупор) имеет уникальную конструкцию с открытым излучателем, обладает отличной производительностью, превосходным коэффициентом усиления и низким КСВ. Антенна EMCO 3164-10 идеальна для измерений беспроводных устройств (OTA).

Основные характеристики 3164-10

Запросить цену

• Частотный диапазон: 400 МГц – 10 ГГц

• Превосходное усиление по всему диапазону

• Антенна с двойной поляризацией

• Компактная уникальная конструкция

Описание антенны EMCO 3164-10

Конструкция антенны EMCO 3164-10 (как и у моделей EMCO-3164-01EMCO-3164-05EMCO-3164-06EMCO-3164-08EMCO-3164-11) выполнена с открытым излучателем, что делает ее уникальной по производительности, так по внешнему виду.

Модель 3164-10 от ETS-Lindgren обладает низким КСВ и отличным усилением, она создана для измерений беспроводных устройств (OTA).

По конструкции EMCO 3164-10 можно сравнить с двумя ортогонально расположенными друг к другу 2-х гребневыми антеннами, обеспечивающие измерений сразу два компонента излучающего электрического поля.

Особенности антенны 3164-10

Частотный диапазон

В частотном диапазоне 400 МГЦ – 10 ГГц антенна 3164-10 способна охватывать все беспроводные полосы, предназначенные для сотовых телефонов, WiMAX, Wi-Fi, GPS.

Дополнительные приложения позволяют осуществлять беспроводное тестирование UWB на частотах 3–10 ГГц, а также PCS, WiMAX, GSM, Wi-Fi и др. на частотах 400 МГц – 3 ГГц.

Превосходное усиление

Антенна 3164-10 имеет превосходные характеристики по усилению на всем диапазоне воспроизводимых частот.

Двойная линейная поляризация

Конструкция рупорной антенны модели 3164-10 позволяет генерировать сигналы с двойной линейной поляризацией.

Дополнительная опция позволяет генерировать сигналы с круговой поляризацией.

Легкая компактная конструкция

Антенна 3164-10 имеет легкую и компактную конструкцию, что делает ее идеальной для крепления как на штативе для антенн, так и на стене.

Конфигурация антенны (стандартная)

• Антенна модели 3164-10, крепление для штатива, крепежный фланец

• Индивидуальна калибровка модели (3м, ANSI C63.5). Параметры: фактический КПД антенны, усиление, сертификат соответствия и калибровки.

• Руководство

Характеристики антенны EMCO 3164-10

Электрические параметры

• Частота мин.: 400 МГц

• Частота макс.: 10 ГГц

• Поляризация модели: линейная двойная

• Тип: направленный

• КСВН: макс. 5:1, средн. 1.75:1

• Импеданс модели: 50 Ом

• Мощность постоянная макс.: 100 Вт (400 МГц), 20 Вт (10 ГГц)

• Тип разъемов: SMA Female (2)

Физические параметры

• Длина: 36,58 см

• Высота: 36,07 см

• Ширина апертуры: 36,07 см
