Одним из принципиальных преимуществ универсальной паяльно-ремонтной станции ERSA IR550A plus является возможность функционального наращивания по ходу развития элементной базы электроники. Уже сегодня BGA с шагом 02-04 являются нормой. Чем меньше шаг выводов, тем сложнее обеспечить необходимую точность установки микросхем BGA (CSP) перед пайкой. Ручная установка пластиковых BGA при помощи меток или рамки, самопозиционирующихся при пайке, невозможна для микросхем BGA с малым шагом выводов, а также она невозможна для тяжелых керамических BGA. Именно в таких ситуациях выручает видеопозиционер PL550A / 550AU.
Процедура видеопозиционирования несложна. Микросхему кладут на площадку, куда она в итоге должна быть установлена точно, затем поднимают на вакуумной присоске над платой. В образовавшийся зазор между платой и микросхемой вводят оптическую головку, через зеркальную систему которой на монитор одновременно передаются изображения контактных площадок платы (с зеленой подсветкой) и выводов BGA (с красной подсветкой). С помощью сервоприводов управляя положением микросхемы, зафиксированной на присоске, и столика, добиваются максимального совмещения изображений выводов с контактными площадками. После этого микросхему мягко опускают на плату. Можно паять.
.jpg)
.jpg)
Установка PL550A c успехом используется в составе любого комплекта оборудования для работы с BGA/fine pitch QFP. Особое удобство она обеспечивает в тандеме с паяльно-ремонтной станцией ERSA IR550Aplus: перемещение платы с установленными компонентами осуществляется плавно в рамке-держателе на подшипниках, чем исключается опасность их смещения при транспортировке платы в зону нагрева. Модель PL550A оснащена подвижной видеокамерой для визуального контроля процесса пайки в реальном времени непосредственно в рабочей зоне станции IR550Aplus.
Агрегат PL550A может использоваться для точной установки ультрамалых компонентов в качестве видеоманипулятора. Дополнительные виды наконечников захвата перечислены ниже.
Наконечники к вакуумному манипулятору PL550A
| Артикул | Внешний диаметр, мм | Внутренний диаметр, мм | Для типов корпусов | Категория |
| 0PL500A-S00.8 | 0,8 | 0,4 | Chips, SOT | fine |
| 0PL500A-S01.2 | 1,2 | 0,7 | Chips, SOT, CSP | fine |
| 0PL500A-S003 | 3 | 1,5 | SOT, CSP, µBGA, MFL, Flip Chip | fine |
| 0PL500A-S004 | 4 | 3 | CSP, µBGA, MFL, Flip Chip | standart |
| 0PL500A-S010 | 10 | 8 | BPGA, CBGA, QFP, PLCC, LCC | standart |
.jpg)

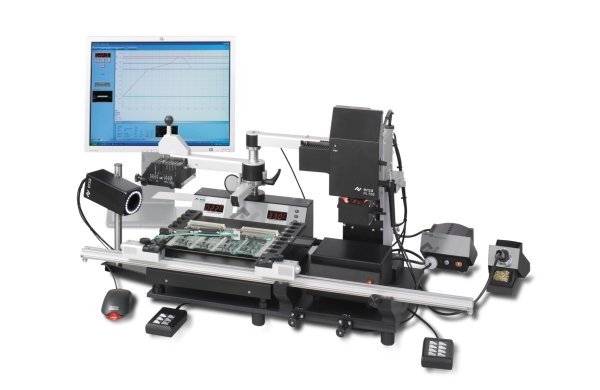

Универсальный ремонтный центр ERSA IR550Aplus/PL550A в полной комплектации изображен на фото ниже.
.jpg)
