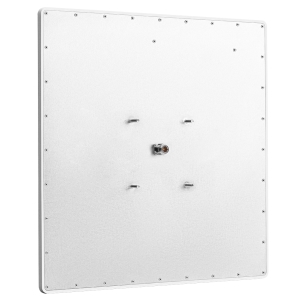

Патч-антенна представляет собой полосковую узкополосную слабонаправленную антенну, изготовленную по технологии производства печатных плат. Антенна состоит из металлизированных элементов, расположенных на диэлектрической подложке. Печатные антенны нашли широкое применение в большинстве современных электронных систем: в сотовой и спутниковой связи, в носимой электронике, смарт-системах и других продуктах для массового рынка.
Технические характеристики
- Диапазон рабочих частот 2.4–2.5 ГГц
- Тип диаграммы направленности направленная
- Тип поляризации линейная
- Коэффициент усиления 20 дБ
- Ширина основного лепестка диаграммы направленности (верт./гориз.) 15°/19°
- КСВН, не более 2.0
- Диаметр мачты крепления 60-117 мм
- Максимальная подводимая мощность 50 Вт
- Тип соединителя N-тип, розетка
- Габаритные размеры 440х430х28 мм
- Масса 3 кг
