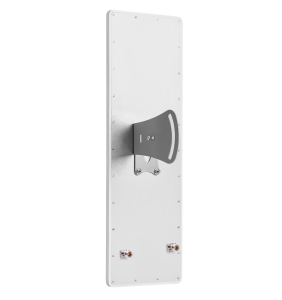

Патч-антенна представляет собой полосковую узкополосную слабонаправленную антенну, изготовленную по технологии производства печатных плат. Антенна состоит из металлизированных элементов, расположенных на диэлектрической подложке. Печатные антенны нашли широкое применение в большинстве современных электронных систем: в сотовой и спутниковой связи, в носимой электронике, смарт-системах и других продуктах для массового рынка.
Технические характеристики
- Диапазон рабочих частот 5.65–6.4 ГГц
- Тип диаграммы направленности секторная
- Тип поляризации линейная
- Коэффициент усиления 14–16.5 дБ
- Ширина основного лепестка диаграммы направленности (верт./гориз.) 7°/62° для порта V | 7°/58° для порта H
- КСВН, не более 2.0
- Диаметр мачты крепления 30-67 мм
- Максимальная подводимая мощность 50 Вт
- Тип соединителя 2xN-тип, розетка
- Габаритные размеры 400х320х28 мм
- Масса 1.5 кг
