Рупорная антенна ETS-Lindgren 3116C (10 - 40 ГГц)

Артикул: 1-351952

  • Ширина/Глубина/Высота – 10,8см/25,7см/6,4см
  • Вес: 0,33 кг


Антенна EMCO-3116C



• Частотный диапазон: 10 ГГц - 40 ГГц

• Низкое значение КСВН

• Допустимая мощность – 20 Вт

• Равномерное усиление

• Индивидуальная калибровка



Описание антенны 3116C



Модель EMCO-3116C представляет собой двухгребневую волноводно-рупорную антенну ETS-Lindgren.

Эта новая модель волноводной рупорной антенны сменила модель антенны ETS-Lindgren 3116 и также широко применяется для измерений на ЭМС.

Антенна EMCO-3116C корректирует на верхнем частотном диапазоне более низкое усиление, которое возможно увидеть у двухгребневых волноводных антенн.

Двухгребневая волноводно-рупорная антенна 3116C обладает точным измерением коэффициента усиления и равномерным облучением поверхности, которую она контролирует.

Характеристики EMCO-3116C разрабатывались с использованием современных компьютеров и специального ПО, имитирующие ЭМ помехи.

ETS-Lindgren выпускает антенну 3116C с предусилителем - 3116C-PA, а также другие модели рупорных антенн, такие как: 3106B, 3112, 3115, 3117, 3119.



Особенности антенны EMCO-3116C

Диапазон частот

Двухгребневая рупорная антенна EMCO-3116C ETS-Lindgren работает в диапазоне от 10 ГГц до 40 ГГц (без разрывов), что делает 3116C идеальной для выполнения автоматизированного тестирования.

Входная мощность

Антенна 3116C может принимать на входе до 20 Вт непрерывной мощности.

Высокий коэффициент усиления данной антенны и ее низкий КСВН по всему рабочему диапазону создают высокую напряженность поля и делают использование усилителя более эффективным.

Низкий КСВН, равномерное усиление

За счет лучшего поведения ДНА у антенны 3116C более однородный антенный коэффициент и однородное усиление.

Варьирование коэффициента усиления на всем рабочем диапазоне соответствует менее 4 дБ.

Подвижная установка

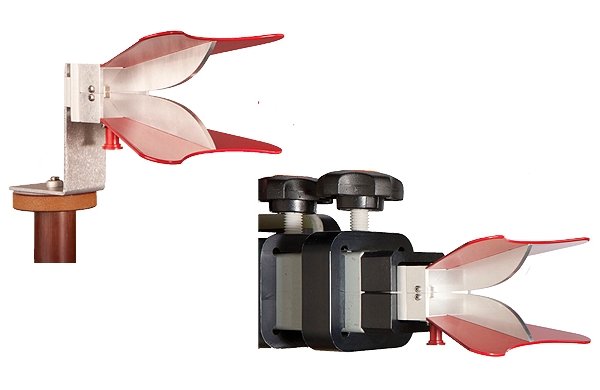

Рупорная антенна 3116C поставляется с кронштейном крепящимся винтом (резьба 1/4"-20) и с задним креплением «stinger».

Индивидуальная калибровка

Двухгребневая рупорная антенна 3116C проходит калибровку в специальной лаборатории ETS-Lindgren.

Антенна калибруется индивидуально в соответствии с SAE ARP 958 (на расстоянии 1 метр).



Конфигурация 3116C

Стандартная конфигурация

• Антенна 3116C в сборке

• Крепление «stinger»

• К крепежному кронштейну с резьбой подходит штатив ETS-Lindgren или другая установка (разъемы 1/4" x 20)

• Индивидуальная калибровка в аккредитованной лаборатории A2LA ETS-Lindgren проводится на дистанции 1 м согласно SAE ARP 958. В руководстве включены фактические коэффициенты и калибровочный сертификат

Опции

• Предлагается несколько штативов ETS-Lindgren из неметаллических неотражающих материалов. Для изменения поляризации антенны в вертикальном или горизонтальном направлениях рекомендуется штатив 7-TR ETS-Lindgren.

• По заказу обтекатель антенны



Характеристики антенны 3116C

Электрические характеристики

• Частота (max): 40 ГГц

• Частота (min): 10 ГГц

• Непрерывная мощность (max): 40 - 20 Вт

• Пиковая мощность: 60 – 30 Вт

• Импеданс: 50 Ом

• Поляризация: линейная

• Тип: направленная

• КСВН (среднее): 2,5:1 макс.

• Тип разъема: K «мама» (2,92 мм)

Физические характеристики

EMCO-3116C (крепежный кронштейн 1/4" 20)

• Ширина/Глубина/Высота – 10,8см/13,0см/8,9см

• Вес: 0,20 кг



EMCO-3116C (крепление stinger)

• Ширина/Глубина/Высота – 10,8см/25,7см/6,4см

• Вес: 0,33 кг
