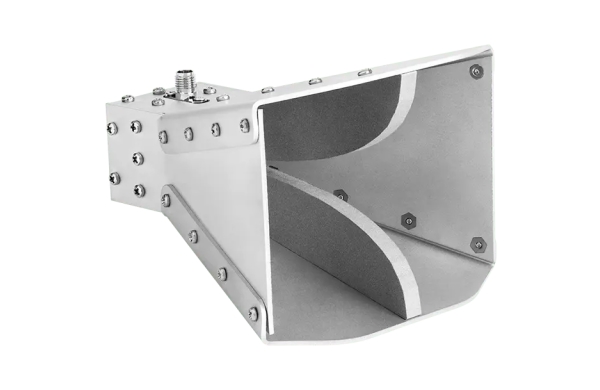

Рупорная антенна состоит из металлического раструба с подключенной к нему системой согласования с линией передачи. Рупорные антенны обладают широким диапазоном рабочих частот и находят применение в качестве эталонов в технике антенных измерений и измерений на электромагнитную совместимость.
Технические характеристики
- Диапазон рабочих частот 1.8–18.0 (20.0) ГГц
- Тип диаграммы направленности направленная
- Коэффициент усиления в рабочем диапазоне частот 4–18 дБ
- Тип поляризации линейная
- Ширина основного лепестка диаграммы направленности (верт./гориз.) 13°–120°/12°–90°
- КСВН, не более 2.0
- Максимальная мощность 50 Вт
- Тип соединителя SMA, розетка
- Габаритные размеры без крепежа 110х95х70 мм
- Масса 200 г
