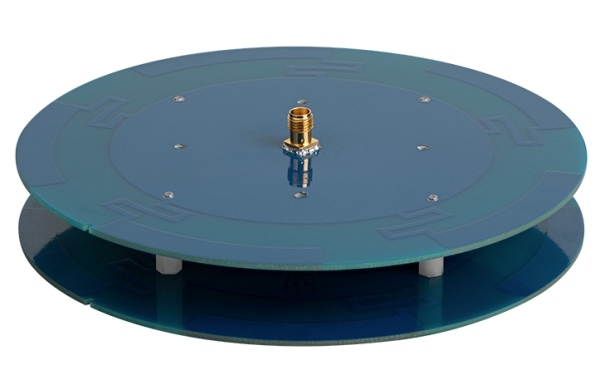

Патч-антенна представляет собой полосковую узкополосную слабонаправленную антенну, изготовленную по технологии производства печатных плат. Антенна состоит из металлизированных элементов, расположенных на диэлектрической подложке. Печатные антенны нашли широкое применение в большинстве современных электронных систем: в сотовой и спутниковой связи, в носимой электронике, смарт-системах и других продуктах для массового рынка.
Технические характеристики
- Диапазон рабочих частот 1.2–1.6 ГГц
- Тип диаграммы направленности круговая в горизонтальной плоскости
- Тип поляризации круговая
- Коэффициент усиления 0-1 дБ
- Ширина основного лепестка диаграммы направленности (верт.) 120°
- КСВН, не более 2.2
- Неравномерность диаграммы направленности, не более 3 дБ
- Максимальная подводимая мощность 10 Вт
- Коэффициент эллиптичности (AR), не более 4 дБ
- Тип соединителя SMA
- Габаритные размеры 140х140х25 мм
- Масса 100 г
