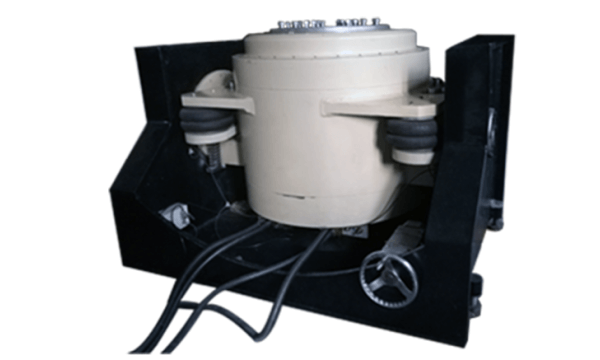

Предназначен для проведения ударных и вибрационных испытаний изделий. Допустимая нагрузка 907 кг.
| Параметры | ∅ арматуры 590мм | 4022VH | 4022U |
| Вынуждающая сила: | |||
| Синус (пик) ШСВ (скз) в полосе 20…2000гц Удар (пик, 3мс) |
178,0кН 160,0кН 350,0кН |
||
| Частотный диапазон | 2 - 2000Гц | ||
| Максимальное перемещение (пик-пик): | |||
| Номинальный предел (удар или шсв) Механический, между стопорами |
51мм / 76мм - опция 53,3мм / 78мм - опция |
||
| Максимальная скорость, синус | 1,8м/сек | ||
| максимальное ускорение, синус ШСВ |
100g 70g |
||
| Частота первого резонанса (при пустом столе) |
1800 Гц ±5% | ||
| Частота резонанса пневмоамортизаторов шейкера: | |||
| По вертикали По горизонтали |
2Гц ниже 2Гц |
2Гц ниже 2Гц |
|
| Коэффициент гармоник ускорения | не более ±15% для f≤20Гц ±10% для 20<f≤2000Гц Допустимо отклонение от этого требования в определенных участках диапазона, но сумма этих участков не должна превышать 10% от максимально достижимой частоты. |
||
| Коэффициент неравномерности распределения ускорения | не более ± 25% для 5Гц<f≤2000Гц Допустимо отклонение от этого требования в определенных участках диапазона, но сумма этих участков не должна превышать 10% от максимально достижимой частоты. |
||
| Коэффициент поперечных составляющих ускорения | не более ± 25% для 5Гц<f≤2000 Гц Допустимо отклонение от этого требования в определенных участках диапазона, но сумма этих участков не должна превышать 10% от максимально достижимой частоты. |
||
| Арматура: | |||
| Эффективная масса (номинал, без вставок) Максимальная статическая нагрузка Устанавливаемые резьбовые вставки Варианты резьбы Подвеска Верхняя Нижняя Осевая жесткость флексур Магнитная индукция в 152мм над арматурой |
118±5%кг 1360кг 22шт М10 Х 1,5 (опционально M12 X 1.25 и др.) 4 гибких подвеса (флексуры) Два гидростатических подшипника 140кН/м <10Гс |
||
| Стойка водяного охлаждения обеспечивает замкнутую систему циркулирующей дистиллированной воды, охлаждающей катушку арматуры и полевую катушку. Тепло удаляется через теплообменник вода-вода. | |||
| Температура охлаждающей воды | 4,4…29,4 0С | ||
| Габаритные размеры и вес шейкера: | |||
| Длина Ширина Высота Вес |
1500мм 2000мм 1400мм 8164кг |
6000мм 2000мм 1400мм 15000кг |
|
| Усилитель мощности Выходная мощность Диапазон частот Кпд Кабели соединения между усилителем мощности и шейкером Габариты ШхГхВ Вес |
DMA4030Е 300кВА DC-3500Гц более 90% 6м 1200х830х1960мм 1800кг |
||
