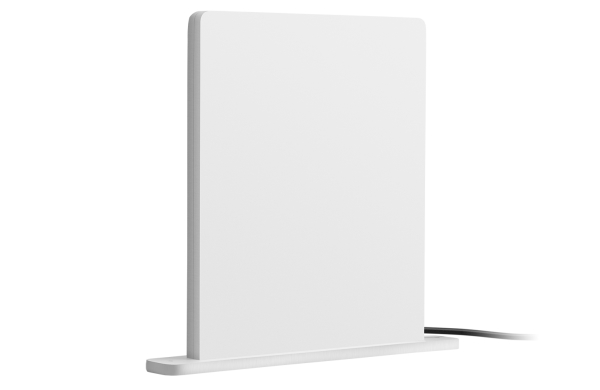

Патч-антенна представляет собой полосковую узкополосную слабонаправленную антенну, изготовленную по технологии производства печатных плат. Антенна состоит из металлизированных элементов, расположенных на диэлектрической подложке. Печатные антенны нашли широкое применение в большинстве современных электронных систем: в сотовой и спутниковой связи, в носимой электронике, смарт-системах и других продуктах для массового рынка.
Технические характеристики
- Диапазон рабочих частот 0.6–7 ГГц
- Тип диаграммы направленности круговая в горизонтальной плоскости
- Тип поляризации линейная
- Ширина основного лепестка диаграммы направленности (верт./гориз.) 70°–120°/360°
- КСВН, не более 2.1
- Неравномерность диаграммы направленности, не более на частоте 2 ГГц 3.5 дБ
- Тип крепежа штатив, настенный
- Тип соединителя N-тип; SMA, вилка
- Габаритные размеры без крепежа 270х20х200 мм
- Масса 200 г
