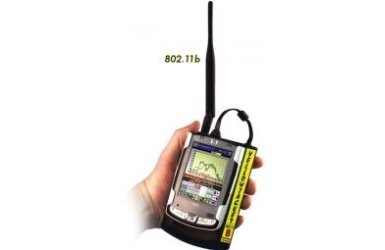

Yellowjacket - является калиброванным беспроводным приемником, предназначенный для демодуляции, развертки, анализа и оптимизации всех наиболее распространенных стандартов сети Wi-Fi 802.11, включая 802.11b (2,4 ГГц). Калиброванный приемник относится к пассивным измерительным приборам, которые работают независимо от сети, а потом остаются «невидимыми» для любой другой сети Wi-Fi 802.11.Yellowjacket® B/G одновременно является также мощным анализатором спектра, измеряющим энергию радиоволн (2,0 – 4,0 и 4,9 – 5,9 ГГц), что позволяет не только выполнять подробный анализ помех, что и видеть «всю картинку» вашей WISP (на 2,4 и 5 ГГц) или точки доступа целиком. При условии использования радиопеленгаторной антенны (или антенны DF) BVS Yellowjacket® B/G получает возможность обнаруживать и засекать неавторизованные AP и STA, а также улавливать паразитные помехи от таких источников, как микроволновые печи и радиотелефоны. Благодаря поддержке таких важных функций, как определение многолучевого распространения (Ec/lo), отношение сигнал-помеха (SNR), задержки распространения, характеристики канала по частоте (CFR), SSID и индикатора мощности принятого сигнала (RSSI),Yellowjacket® B является на сегодняшний день единственным карманным анализатором спектра радиоволн с функцией радиопеленгации и уровнем погрешности измерений не более 1 дБ. Функционирование Yellowjacket® B в качестве системы полного анализа WLAN позволяет выполнять не только измерения через демодуляцию, но и спектральный анализ с помощью карманного прибора повышенной прочности.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Анализ спектра 2.4 ГГц;
- Определение SSID;
- Радиопеленгации (для использования с опциональной направленной антенны);
- Юстировка антенны W.I.S.P.;
- Определение WEP;
- Авторизация безопасности по MAC;
- Определение общей канальной мощности;
- Определение интенсивности пакетных ошибок;
- Программное обеспечение картографических исследований в помещении (опционально);
- Внутренний 12-канальный приемник GPS (опционально);
- Функция 14-канального обзора;
- Индикатор силы принятого сигнала в узкой полосе частот;
- Функция поиска/удержания пика;
- Функция пакетного анализа 802.11b/g;
- Функция абсолютного канала;
- Скриншоты вформате JPEG
СПЕЦИФИКАЦИИ
|
ПОДДЕРЖИВАЕМЫЕ ЧАСТОТЫ
ISM 2.400-2.497 ГГц
|
|
| РАДИОЧАСТОТНЫЕ СПЕЦИФИКАЦИИ | |
|
Радиочастотная чувствительность
Измерения RSSI (узкая полоса частот)
Расширения настройки
|
от -20 до -90 дБ
от -20 до -90 дБ и 156.25 (единичный канал) /625 КГц (полный спектр)
Настройка 11 каналов (США/Канада), 14 каналов (Европа)
|
| ИЗМЕРЕНИЯ КОРРЕЛИРОВАННОЙ МОЩНОСТИ | ОТНОШЕНИЕ |
| Коррелированная мощность (дБм) | -30 дБм: -100 дБм |
| ОБЩИЕ СПЕЦИФИКАЦИИ ПРИЁМНИКА | |
|
Диапазон ПЧ
Стабильность
Антенна
Питание
Вес
Размеры
Рабочий цикл
Время перезарядки
|
Широкополосный 22 МГц
+2.5 PPM температурные диапазоны 32-120 градусов
SMA "f" 50 Ом
Питание от внутренней батареи (4АА никелево-металлогидридный аккумулятор)
1.360 кг
101,6 x 101,6 x 152,4 мм
>3 часов
|
| АКСЕССУАРЫ | |
| Аксессуары Yellowjacket: антенна на 2400 МГц, 8 никелево-металлогидридных батарей, питание переменного/постоянного тока | |
| ОПЦИОНАЛЬНЫЕ АКСЕССУАРЫ | |
| Автомобильный адаптер на 12 В | |
| ОПЦИОНАЛЬНАЯ ПЕРЕНГАТОРНАЯ АНТЕННА | |
|
Частота
Коэффициент усиления
Диапазон и SWR 2:1
Импеданс
ширина главного лепестка
Отношение мощности сигналов, излучаемых в направлении назад - вперед
Материал
Вес
Разъем
|
2300-2600 МГц
9 дБи
200 МГц или лучше
Номинально 50 Ом
75 градусов по вертикали, 65 градусов по горизонтали
22 дБ или лучше
Порошковое покрытие, алюминий, пластик ABS (акрилонитрил бутадиен стирол)
0,5 кг
SMA с тыльной стороны антенны
|
Частоты
- 2.400-2.497 ГГц
Программное обеспечение
Регистратор данных Yellowjacket является программным приложением Windows CE, который служит для отображения на дисплее, записи и регистрации всех данных WLAN, полученных при помощи коммуникатора Yellowjacket на iPAQ PocketPC. Программное обеспечение позволяет осуществлять управление сканером Yellowjacket IEEE 802.11. Данные могут сохраняться на iPAQ для последующего анализа и преобразования. Yellowjacket запускает программное обеспечение Hive (картографических исследований в помещении), что позволяет пользователю выполнять измерения, модифицировать и составлять планы (участков на местности) в режиме реального времени на Pocket PC.
