Анализатор качества электроэнергии CHAUVIN ARNOUX СА 8332B

Артикул: 1-4532

• Количество каналов: 3 на U / 4 на I
• Напряжение (RMC AC+DC) ф/ф: 6 В > 960 В
• Напряжение (RMC AC+DC) ф/н: 6 В > 480 В
• Ток (RMC AC+DC): 1мA > 6500 A
• Частота: 40 Гц > 69 Гц
• Измерения мощности: Вт, ВА, вар, PF, DPF, cos?, tan?
• Измерения энергии: Втч, варч, ВАч
• Гармоники: Есть
• THD: Есть, от 0 до 50 порядка, фаза
• Режим Expert анализа гармоник: Нет
• Краткосрочные дрожания (Flicker): Есть
• Дисбаланс: Есть
• Запись мин./макс.: Нет
• Запись (всех параметров по макс. выборке): 21 мин.
• Сигнализация: 4000 значений с 10 различных типов
• Автоматическое распознание токовых датчиков: Да
• Пиковые значения: Есть
• Векторное отображение: Автоматически
• Захват экранов и кривых: 8
• Размеры: 240х180х55 мм
• Вес: 2,1 кг

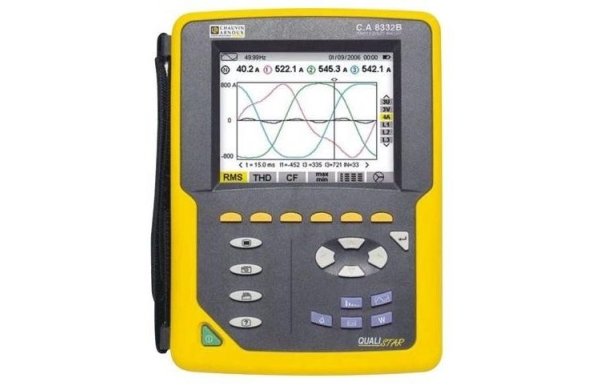

Трехфазный анализатор качества электрической энергии CHAUVIN ARNOUX СА 8332B


Приборы Qualistar СА 8332B предназначены для энергетических и эксплуатационных департаментов промышленных и административных зданий. Они моментально дают полную картину всех характеристик 3-х фазной электросети, которая дополняется расчетными параметрами и многочисленными функциями обработки.

• Большой графический цветной дисплей
• 3 режима работы – обзор, диагностика, мониторинг (самописец)
• Автоматическая настройка прибора на подключаемые пользователем токоизмерительные клещи и параметры измерения
• Графическое отображение результатов прямо на дисплее или передача на ПК в реальном времени.
• Отображение и сохранение в памяти аварийные ситуаций, нарушений, переходных процессов.
• Запись, датировка и характеристики нарушений (перегрузки, провалы, пропадания и т.п.)
• Частота дискретизации: 12,8 кГц / канал при 50 Гц
• Прибор CA8332B привлекает пользователей минимальной среди всех 3>х фазных анализаторов ценой


Спецификация

• 4 входа напряжения (до 1200 В) и 4 токовых входа позволяют измерять все напряжения, токи и параметры мощности, необходимые для полного диагностирования электроустановок
• Одновременный захват и запись всех параметров, переходных процессов, нарушений и форм волны
• Одновременный показ в реальном времени сигналов со всех 4 входов доступен в графическом, векторном или табличном форматах
• В режиме броска электроэнергии, измерение может длиться более 1 минуты
• Вычисление краткосрочных дрожаний (Flicker)
• Дополнительные функции : режим «ПУСК» для двигателей и моторов (1 мин для 3>х фаз одновременно)
• Векторные диаграммы




Характеристики
Количество каналов 3 на U / 4 на I
Напряжение (RMC AC+DC) ф/ф 6 В > 960 В
Напряжение (RMC AC+DC) ф/н 6 В > 480 В
Ток (RMC AC+DC) 1мA > 6500 A
Клещи MN93А 0.005 A > 5 A / 0.1 A > 120 A
Клещи C193 0,01 A > 1200 A, разрешение 0,01А
Клещи AmpFLEX или MA 0,1 A > 6500 A, разрешение 0,1А
Клещи PAC93 0,1 A > 1000 A перем / 0,1 A > 1400 A пост
Частота 40 Гц > 69 Гц
Измерения мощности Вт, ВА, вар, PF, DPF, cos?, tan?
Измерения энергии Втч, варч, ВАч
Гармоники Есть
THD Есть, от 0 до 50 порядка, фаза
Режим Expert анализа гармоник Нет
Краткосрочные дрожания (Flicker) Есть
Дисбаланс Есть
Запись мин./макс. Нет
Запись (всех параметров по макс. выборке) 21 мин.
Сигнализация 4000 значений с 10 различных типов
Автоматическое распознание токовых датчиков Да
Пиковые значения Есть
Векторное отображение Автоматически
Дисплей Цветной 1/4 VGA ЖК дисплей, 320×240, диагональ148 мм
Захват экранов и кривых 8
Электро - безопасность IEC 61010 1000 V CAT III / 600 V CAT IV
Меню на русском языке Нет (английский)
Интерфейс Оптический RS232 / USB
Питание 9,6 В NiMH перезаряжающаяся батарея и зарядное устройство от сети 230 В
Размеры 240х180х55 мм
Вес 2,1 кг



Запросить цену в 1 клик
Комментарии
Андрей
29 декабря 2015

запрос по прибору CHAUVIN ARNOUX СА 8332B (анализатор качества э/энергии) - способен ли данный анализатор проводить измерения в соответствии с ГОСТ 32144-2013? может ли данный прибор сам сформировать протокол предусмотренный новым ГОСТ 30804? (или старому ГОСТ 51317)
на какой срок регистрации данных рассчитан прибор, при условии выбора количества параметров и времени усреднения исходя из вышеуказанных ГОСТов?
